在工業自動化與精密機械領域,防塵圈作為關鍵密封元件,承擔著隔離外部污染物、保護設備核心部件的重要職責。薄型組合防塵圈憑借其緊湊結構與高效性能,成為液壓氣動系統、工程機械及精密設備中的優選方案。本文將從定義、結構設計、材料特性、性能優勢及應用場景五大維度,系統解析薄型組合防塵圈的核心價值。
一、定義:薄型組合防塵圈的構成與核心功能

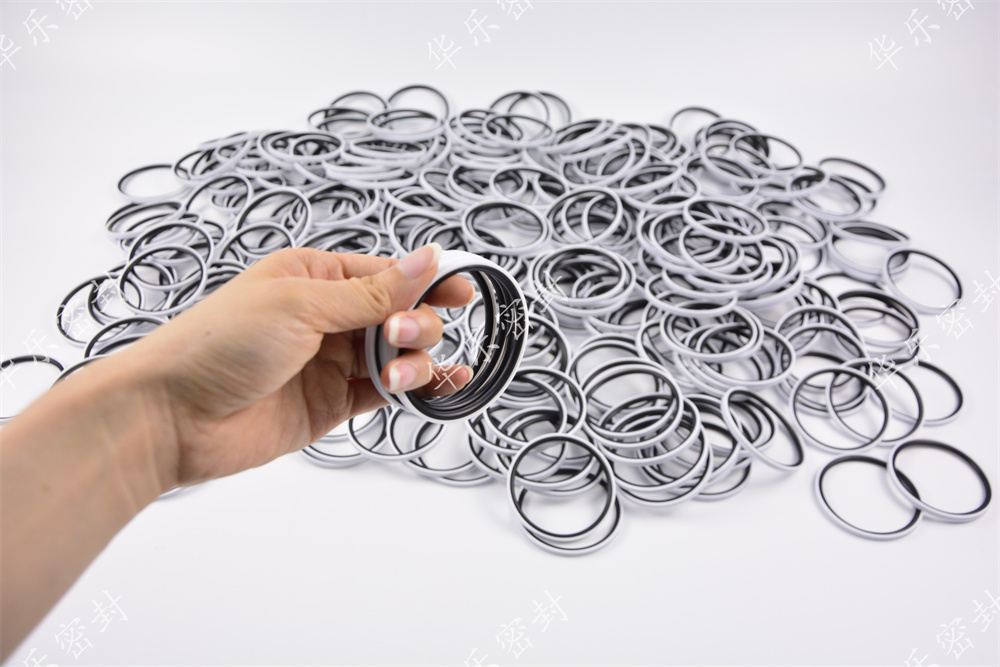

薄型組合防塵圈是一種集成密封與防塵功能的復合型密封件,通常由彈性密封環與O型圈或支撐骨架組合而成。其核心功能包括:
1.物理屏障:通過唇口與活塞桿或軸的緊密貼合,阻止灰塵、沙粒、水分等污染物進入設備內部。
2.動態刮除:在往復運動中,唇口實時刮除活塞桿表面附著的油膜、污垢,避免雜質進入密封腔。
3.空間優化:薄型設計(厚度較傳統防塵圈減少30%-50%)大幅節省安裝空間,適用于緊湊型設備。
典型結構如DSZL系列,采用PTFE(聚四氟乙烯)滑環與NBR(丁腈橡膠)O型圈的組合,兼顧耐磨性與彈性補償能力;GSZ WE3系列則以填充PTFE滑環搭配氟橡膠O型圈,提升耐高溫與化學腐蝕性能。
二、結構設計:緊湊與高效的平衡藝術
薄型組合防塵圈的設計需在密封性能、運動阻力與安裝便捷性之間尋求平衡,其關鍵結構特征包括:
1. 唇口設計
①單唇型:適用于低速、低污染工況,如標準氣缸,通過單一唇口實現基礎防塵。
②雙唇型(如PT型):增加密封刃口與防塵刃口,形成雙重屏障,提升防塵效率,常用于工程機械液壓系統。
③齒狀唇口:通過增加接觸面積與摩擦力,強化對粘結污垢的刮除能力,適用于礦山機械等重載場景。
2. 材料組合
①滑環材料:PTFE因其低摩擦系數(0.05-0.1)與自潤滑性成為主流,填充青銅或碳纖維后可進一步提升耐磨性。
②彈性體材料:NBR適用于常規液壓油工況,氟橡膠(FKM)則用于高溫(≥200℃)或強腐蝕介質環境。
③骨架設計:部分型號(如CH06)采用金屬骨架增強結構穩定性,適用于高壓(≥35MPa)場景。
3. 安裝適配性
①變形安裝:通過腎形變形設計,便于卡入封閉式溝槽,減少安裝損傷風險。
②工具要求:推薦使用軟質(如尼龍)安裝工具,避免劃傷唇口。
③預潤滑:安裝前涂抹系統油,降低初始摩擦阻力,延長使用壽命。
三、材料特性:耐磨、耐溫與耐腐蝕的三角支撐
薄型組合防塵圈的性能高度依賴材料選擇,其核心材料特性包括:
1. PTFE滑環
①耐磨性:PTFE的磨損率僅為0.1-1mg/1000km,遠低于橡膠材料。
②自潤滑性:摩擦系數較橡膠降低60%-80%,減少運動阻力與能耗。
③化學惰性:兼容液壓油、阻燃液、水及多數化學介質,適用于食品、醫藥等潔凈場景。
2. 彈性體材料
①NBR:耐油性優異,但耐溫性有限(-40℃至120℃),適用于常規液壓系統。
②FKM:耐溫范圍擴展至-25℃至200℃,且耐酸堿、耐臭氧,適用于化工設備。
③PU(聚氨酯):耐磨性優于橡膠,但耐溫性較差(-30℃至80℃),常用于低速重載場景。
3. 復合材料創新
①PTFE-碳纖維復合:通過碳纖維增強,硬度提升至 Shore D 80-90,適用于高速(≥1m/s)工況。
②PTFE-青銅復合:青銅顆粒提升導熱性,避免局部過熱,適用于高溫連續運行場景。
四、性能優勢:薄型化設計下的效能躍升
薄型組合防塵圈通過結構與材料優化,實現以下性能突破:
1. 空間效率提升
厚度較傳統防塵圈減少40%,安裝空間需求降低30%,適配緊湊型液壓缸、伺服電機等設備。
例如,JA型超薄防塵圈規格覆蓋22mm至320mm軸徑,厚度僅5-12mm,滿足微型設備需求。
2. 動態性能優化
①低摩擦系數(≤0.1)降低驅動能耗,實測節能效果達15%-20%。
②無粘滯、無爬行現象,運動平穩性提升,適用于高精度數控機床、機器人關節。
3. 長壽命與低維護
①PTFE滑環磨損壽命達5000-10000小時,是橡膠防塵圈的3-5倍。
②彈性體實時補償唇口磨損,減少停機維護頻次,降低全生命周期成本。
4. 環境適應性增強
①耐溫范圍擴展至-45℃至200℃,覆蓋極寒與高溫工況。
②耐化學腐蝕性提升,兼容水基液壓油、生物降解油等環保介質。
五、應用場景:從工程機械到精密制造
薄型組合防塵圈的卓越性能使其在多領域?qū)崿F(xiàn)廣泛應用:
1. 工程機械
①液壓油缸:在挖掘機、裝載機中,防止沙塵侵入液壓系統,延長密封件壽命。
②伸縮臂:在起重機、高空作業平臺中,保障伸縮機構在惡劣環境下的可靠性。
2. 工業自動化
①伺服電機:在數控機床、機器人中,隔離金屬切削液與粉塵,保護精密軸承。
②氣動系統:在氣缸、真空發生器中,防止微粒堵塞氣路,提升響應速度。
3. 新能源與環保
①風電設備:在偏航、變槳系統中,抵御鹽霧、沙塵侵蝕,降低故障率。
②氫能設備:在加氫站、燃料電池中,保障高壓氫氣系統的密封性。
4. 特殊工況
①食品醫藥:采用PTFE+FDA認證橡膠材料,滿足無菌、無脫落顆粒要求。
②核電設備:在輻射環境下,PTFE的抗輻射性能保障密封可靠性。
六、選型與安裝指南:從理論到實踐的閉環
1. 選型核心參數
①軸徑與溝槽尺寸:需匹配防塵圈規格表(如JA型覆蓋22-320mm軸徑)。
②工況參數:包括溫度、壓力、介質類型、運動速度(建議≤1m/s)。
③壽命要求:根據MTBF(平均無故障時間)選擇材料組合(如PTFE-碳纖維適用于高磨損場景)。
2. 安裝關鍵步驟
①清潔檢查:確保溝槽與活塞桿無劃痕、毛刺,Ra≤0.8μm。
②預潤滑:涂抹系統油或?qū)S脻?rùn)滑脂,降低初始摩擦。
③工具選擇:使用尼龍或塑料安裝套,避免金屬工具劃傷唇口。
④壓力測試:安裝后進行低壓(0.5MPa)保壓測試,確認無泄漏。
七、未來趨勢:智能化與可持續化的融合
1. 智能監測
①集成壓力傳感器與溫度傳感器,實時監測防塵圈狀態,預測剩余壽命。
②通過數字孿生技術模擬唇口磨損過程,優化維護周期。
2. 材料創新
①開發自修復PTFE材料,通過微膠囊技術實現裂紋自動填充。
②生物基橡膠的應用,降低碳足跡,符合ESG標準。
3. 服務升級
①提供全生命周期管理服務,包括選型、安裝、監測與回收。
②基于大數據分析,定制化開發防塵圈解決方案。
結語
薄型組合防塵圈以緊湊結構、高效防塵、長壽命為核心競爭力,成為工業設備密封領域的創新標桿。從工程機械的惡劣工況到精密制造的無塵車間,其性能優勢持續推動行業升級。未來,隨著智能材料與數字化技術的融合,薄型組合防塵圈將進一步突破性能邊界,為工業4.0提供更可靠的密封保障。
