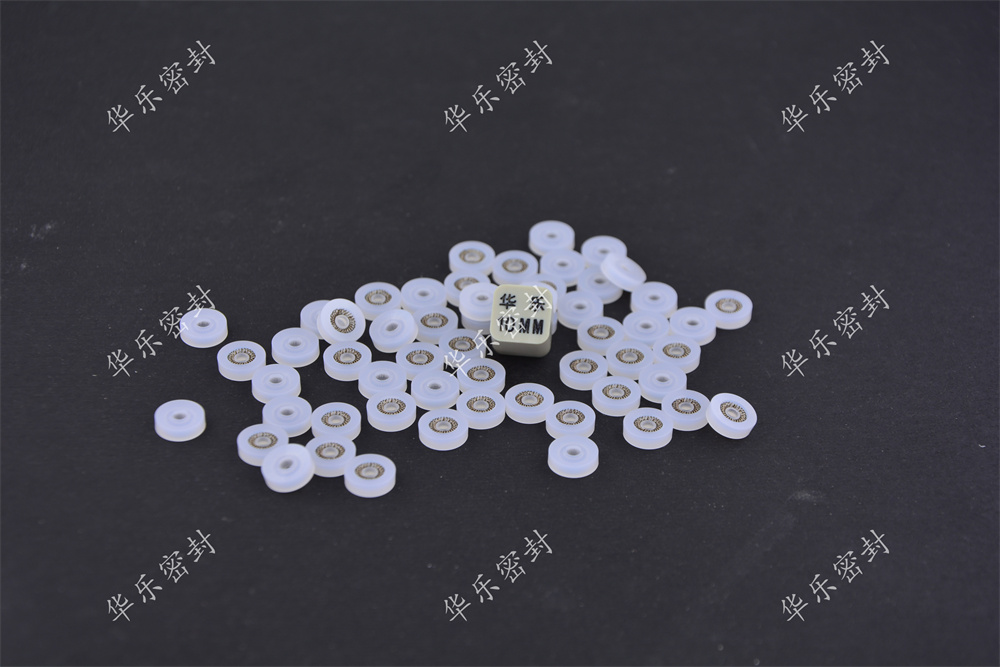

在工業流體輸送領域,刮膠泵作為高精度設備,其密封性能直接影響產品質量與設備壽命。密封圈作為核心元件,需在高壓、高粘度、強腐蝕等復雜工況下實現零泄漏。本文將從前期準備、安裝流程、調試檢測到智能維護四大維度,系統解析刮膠泵密封圈的安裝方法,助力工程師與技術人員實現標準化操作。
一、前期準備:細節決定成敗
密封圈安裝的成敗始于準備工作,需從工具、環境、硬件三個維度嚴格把控。
1. 工具與材料準備
①專用工具:需配備扭矩扳手(精度±1%)、內窺鏡(分辨率0.1mm)、超聲波測厚儀及防靜電工作臺,確保操作可追溯且無靜電損傷。
②潤滑劑選擇:根據介質特性選擇潤滑劑,例如硅基潤滑脂適用于-50℃至200℃工況,氟素潤滑脂則適用于強腐蝕介質。
2. 環境控制
①潔凈度要求:在ISO 7級潔凈車間內操作,使用無塵布蘸取異丙醇清潔泵體表面,避免纖維殘留進入密封腔。
②溫濕度管理:環境溫度需控制在20℃±5℃,濕度≤60%,防止密封圈因熱脹冷縮導致尺寸偏差。
3. 硬件檢查
①軸徑測量:使用千分尺測量泵軸直徑,確保與密封圈內徑公差控制在±0.02mm范圍內。
②密封腔體檢測:通過內窺鏡檢查密封腔內壁是否存在劃痕或腐蝕坑,必要時進行拋光處理(Ra≤0.4μm)。
③舊件分析:對拆卸下的舊密封圈進行失效分析,記錄磨損位置與介質滲透痕跡,為新密封圈選型提供依據。
二、安裝流程:標準化操作確保密封性能
刮膠泵密封圈的安裝需遵循“清潔-潤滑-定向-壓裝-固定”五步法,確保密封唇與金屬面實現完美貼合。
1. 清潔與潤滑
①表面處理:使用超聲波清洗機(頻率40kHz)對密封圈與密封面進行30分鐘清洗,去除油脂與微粒。
②潤滑劑涂抹:在密封圈唇口均勻涂抹潤滑劑,厚度控制在0.05-0.1mm,避免過量導致介質污染。
2. 定向安裝
①方向識別:V型密封圈需確保唇口朝向介質側,通過內窺鏡觀察密封圈表面箭頭標識,避免反向安裝導致泄漏。
②防扭曲措施:使用專用工裝將密封圈緩慢推入密封槽,避免使用尖嘴鉗等工具造成唇口翻邊。
3. 壓裝與固定
①壓力控制:采用液壓壓裝設備(壓力范圍0.5-5噸),分三階段施加壓力:
②預壓階段:施加0.5噸壓力,持續10秒,消除密封圈與密封槽間隙。
③主壓階段:逐步升壓至3噸,保持30秒,確保密封圈壓縮率達到15%-20%。
④保壓階段:維持2噸壓力1分鐘,使密封圈材料充分蠕變,適應密封槽形狀。
⑤防松設計:在密封圈外側加裝O型圈(材質為全氟醚橡膠FFKM),通過雙重密封結構提升可靠性。
4. 蓋板安裝
①扭矩控制:使用扭矩扳手按對角線順序緊固蓋板螺栓,扭矩值參照設備手冊(如M8螺栓扭矩為25-30N·m)。
②間隙檢測:通過塞尺測量蓋板與泵體間隙,確保≤0.05mm,避免介質泄漏路徑。
三、調試檢測:數據驅動的密封驗證
密封圈安裝完成后,需通過壓力測試、泄漏檢測與運行監測三重驗證,確保密封性能達標。
1. 壓力測試
①測試方法:使用液壓測試臺(精度±0.5%)進行分級加壓測試:
②低壓階段:0.5MPa保壓10分鐘,觀察壓力表波動是否≤0.02MPa。
③高壓階段:逐步升壓至額定壓力(如10MPa),保壓30分鐘,記錄泄漏量是否≤1×10?? Pa·m³/s。
④安全防護:測試區域需配備防爆護罩與急停按鈕,避免高壓介質噴濺傷人。
2. 泄漏檢測
①熒光檢測法:在密封腔內注入熒光示蹤劑,使用紫外線燈照射,觀察是否有熒光物質滲出。
②氦質譜檢漏:對高壓刮膠泵采用氦質譜檢漏儀(靈敏度1×10?¹² Pa·m³/s),確保泄漏率符合ISO 15848標準。
3. 運行監測
①振動分析:在泵體表面安裝加速度傳感器,監測運行振動值是否≤2.8mm/s(ISO 10816標準)。
②溫度監控:通過紅外熱像儀檢測密封圈區域溫度,確保≤80℃(PTFE基材最高工作溫度)。
③流量穩定性:使用流量計監測刮膠泵輸出流量波動是否≤±2%,確保密封圈未影響流體輸送精度。
四、智能維護:從被動維修到主動預防
通過數字化監測與預防性維護,刮膠泵密封圈的使用壽命可延長30%以上。
1. 定期檢查
①外觀檢測:每月使用內窺鏡檢查密封圈唇口是否有磨損或介質滲透痕跡。
②壓縮量測量:每季度使用超聲波測厚儀測量密封圈厚度,確保壓縮量偏差≤±5%。
③介質兼容性測試:每半年取樣分析介質成分,評估其對密封圈材料的腐蝕性。
2. 智能監測
①傳感器集成:在密封圈內嵌入壓力傳感器與溫度傳感器,通過物聯網平臺實時傳輸數據。
②算法預警:基于機器學習模型,當泄漏風險指數超過閾值時,系統自動觸發維護工單。
③數字孿生模擬:通過有限元分析預測密封圈在復雜工況下的應力分布,優化維護周期。
3. 壽命管理
①歷史數據追溯:建立密封圈全生命周期數據庫,記錄安裝時間、工況參數及失效模式。
②備件優化:根據工況頻譜分析,提前儲備高風險工況的定制化密封圈(如耐高溫、耐腐蝕型號)。
③碳足跡追蹤:通過區塊鏈技術記錄密封圈生產、運輸及回收環節的碳排放,助力企業實現ESG目標。
五、常見問題與解決方案
1. 密封圈安裝后泄漏
①原因:密封圈壓縮量不足、安裝方向錯誤或密封面損傷。
②解決:重新調整壓縮量至15%-20%,檢查并修復密封面劃痕,更換反向安裝的密封圈。
2. 密封圈過早失效
①原因:介質兼容性不足、溫度超限或潤滑不良。
②解決:選用耐介質腐蝕的FFKM材質密封圈,控制運行溫度≤80℃,定期補充潤滑脂。
3. 安裝過程中密封圈損壞
①原因:使用尖銳工具、安裝速度過快或未潤滑。
②解決:改用專用工裝緩慢安裝,安裝前充分潤滑密封圈唇口。
六、未來趨勢:從密封元件到智能系統
隨著工業4.0的發展,刮膠泵密封圈正從單一產品向智能系統演進。
1. 自修復材料
①形狀記憶聚合物:在密封圈表面涂覆形狀記憶聚合物涂層,當出現微裂紋時可自動填充修復。
②納米復合材料:通過納米粒子增強PTFE基材的耐磨性與抗老化性能,延長使用壽命至5年以上。
2. 數字孿生技術
①有限元分析:通過ANSYS等軟件模擬密封圈在復雜工況下的應力分布,優化彈簧剛度與層數。
②虛擬調試:在安裝前通過數字孿生模型驗證密封圈與密封槽的匹配性,減少試錯成本。
3. 服務升級
①全托管服務:供應商提供從選型、安裝到維護的全流程服務,客戶按設備運行時間支付服務費。
②預測性維護:基于大數據分析預測密封圈剩余壽命,提前安排維護計劃。
結語
刮膠泵密封圈的安裝是一門融合材料科學、機械設計與智能技術的系統工程。通過本文的系統化指南,用戶可精準匹配工況需求,規避常見失效模式,并借助數字化手段實現預測性維護。未來,隨著自修復材料與數字孿生技術的普及,刮膠泵密封圈將在新能源、半導體制造等高端領域持續突破,為工業4.0提供更可靠的密封保障。
