在深海鉆井平臺的高壓泥漿泵中，旋轉泛塞封以每分鐘5000轉的轉速承受著50MPa的極端壓力，卻能確保零泄漏運行；在半導體制造的無塵車間里，其純PTFE材質的密封唇以微米級精度刮除晶圓表面顆粒，將污染控制在ISO Class 1級標準內；在新能源汽車電驅系統的800V高壓環境中，它以IP67級防水性能守護著電機控制器的穩定運行——這些工業奇跡的背后，是旋轉泛塞封通過精密結構組成的“微觀堡壘”，在毫米級空間內構建起的動態密封防線。本文將深入解析這一高性能密封件的結構組成，揭示其如何以科學設計守護現代工業的核心命脈。

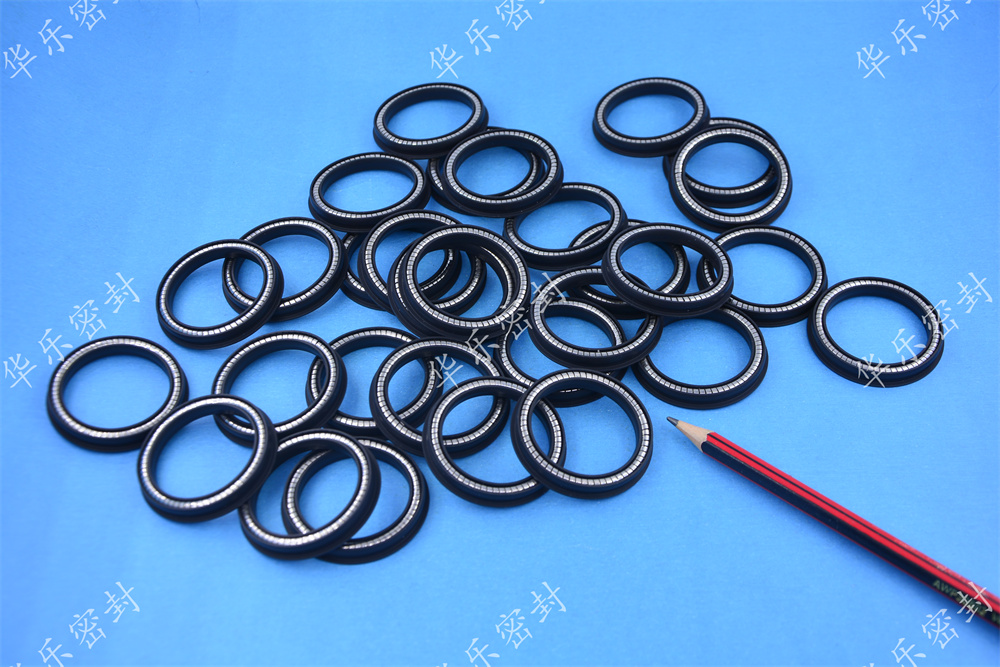

一、U型密封外套：材料科學與幾何美學的完美融合
旋轉泛塞封的密封主體采用U型結構設計，其核心功能是通過材料特性與幾何形狀的協同作用，實現靜態密封的穩定性與動態密封的適應性。
1.材料選擇：從極端環境到民生場景的全覆蓋
①聚四氟乙烯（PTFE）：作為應用最廣泛的基材，PTFE憑借其邵氏硬度D55的剛性結構，可長期承受液壓油、酸堿溶液等介質的侵蝕。在風電變槳系統中，石墨填充PTFE泛塞封能在-40℃低溫下實現無粘滑啟動，而PEEK復合PTFE材料則可耐受航空液壓油Skydrol®的200℃高溫。
②氟橡膠（FKM）：在核聚變裝置中，鎢涂層彈簧與FKM密封體的組合可承受10¹?n/cm²中子輻照，實現10年免維護；在深海鉆井平臺，Elgiloy合金彈簧配合FKM密封唇，能在700kg/cm²高壓下保持彈性穩定性。
③特種復合材料：在半導體制造領域，純PTFE泛塞封通過納米級拋光將表面粗糙度控制在Ra≤0.05μm，滿足晶圓傳輸系統的無硅析出要求；在氫燃料電池汽車中，碳纖填充PTFE密封體可抵御氫脆效應，確保電堆雙極板10年使用壽命內泄漏率低于0.1sccm。
2.幾何創新：短厚唇口與流體動壓的博弈
①短而厚的工作唇：較傳統橡膠密封唇縮短30%的長度，使壓力傳遞更迅速均勻，避免局部應力集中；增厚200%的唇體則顯著提升耐磨性，在工程機械液壓缸中，碳纖填充PTFE泛塞封可承受挖掘沖擊壓力，抗磨損性能較純PTFE提升200%。
②激光微織構表面：通過在唇口加工微米級凹坑，形成流體動壓潤滑膜。某半導體設備廠商測試表明，該技術可使密封壽命提升3倍，同時將顆粒污染降低至ISO Class 1級標準。
③動態刮油結構：在石油鉆井平臺中，U型密封外套的后跟設計可刮除軸表面98%的泥漿殘留，配合0.1mm級的唇口間隙控制，將泄漏量控制在0.01mL/min以下。
二、特種彈簧補償裝置：動態密封的“智能調節器”
嵌入密封體內的金屬彈簧是旋轉泛塞封的“心臟”，其設計蘊含三大創新：
1.材料革命：從不銹鋼到形狀記憶合金
①哈氏合金X：在化工反應釜中，該材料彈簧可耐受濃硫酸、氫氟酸等強腐蝕性介質，服務周期達8年，是傳統彈簧的4倍。
②鎳鈦形狀記憶合金：在航空航天領域，該材料彈簧可在-196℃至260℃溫域內自動恢復形變，確?；鸺l(fā)動機燃料輸送系統的零泄漏密封。
③鎢涂層彈簧：在核聚變裝置中，其表面硬度達HV2000以上，可抵御中子輻照引發的材料脆化，實現10年免維護。
2.結構優化：從螺旋線圈到C形預緊
①恒定徑向力設計：采用螺旋線圈結構，預壓縮后產生均勻的徑向推力。在液壓缸端面密封中，彈簧力可使密封唇接觸壓力達15MPa，較傳統橡膠唇封提升10倍以上。
②防擠出結構：在高壓反應釜中，C形彈簧與密封體采用過盈配合，可抵抗70MPa壓力下的材料擠出，失效概率降低至0.1%以下。
③智能補償機制：當密封唇磨損0.1mm時，彈簧預緊力衰減僅15%，仍可維持有效密封。某風電企業測試顯示，采用該設計的泛塞封在軸徑向跳動0.15mm的工況下，壽命延長至5年。
三、動態密封唇：精密制造的“接觸藝術”
密封唇的設計直接影響密封效果，其創新體現在材料復合、表面處理與幾何形狀的協同優化：
1.材料復合技術
①玻纖增強PTFE：在注塑機螺桿密封中，該材料可實現無潤滑運行，摩擦系數低至0.02，較橡膠密封減少50%溫升。
②石墨填充PEEK：在核電站冷卻劑管道中，其自潤滑特性使密封壽命達10年，是傳統金屬密封件的3倍。
③碳纖-PTFE-MoS?三元復合：在深海鉆井平臺中，該材料可承受700kg/cm²高壓與150℃高溫，磨損率僅0.001mm/年。
2.表面處理工藝
①納米涂層技術：在半導體制造中，DLC（類金剛石）涂層可將密封唇硬度提升至HV2500，顯著提升抗劃傷能力。
②等離子噴涂：在航空航天領域，Al?O?-TiO?陶瓷涂層可抵御液氧的低溫脆化效應，確保-196℃環境下的密封可靠性。
③化學蝕刻：在食品工業中，該工藝可在密封唇表面形成微米級孔洞，提升潤滑油吸附能力，降低摩擦扭矩30%。
四、結構協同：從靜態密封到動態平衡的進化
旋轉泛塞封的密封過程是彈簧力、流體壓力、材料彈性與摩擦力的協同作用，其工作原理可分解為四個階段：
1.初始預緊階段：彈簧通過彈性變形對密封唇施加0.5-2MPa的初始推力，確保低壓或零壓力工況下的基礎密封。
2.壓力疊加階段：系統壓力與彈簧力形成動態壓力場，U型結構使壓力均勻傳遞至密封唇，避免局部應力集中。
3.磨損補償階段：當密封唇磨損0.1mm時，彈簧釋放儲存的彈性勢能，持續將密封唇頂出，補償間隙變化。
4.偏心吸收階段：密封唇通過彈性變形吸收軸徑向跳動，在風電變槳系統中，可容許0.2mm的軸偏心，較傳統Y形圈提升3倍。
五、行業應用：從極端工況到民生場景的全覆蓋
1.能源與重工業：在深海鉆井平臺中，碳纖填充PTFE泛塞封使機械軸封壽命從1年延長至5年；在核聚變裝置中，鎢涂層彈簧泛塞封通過10¹?n/cm²中子輻照測試，為可控核聚變商
業化提供關鍵支撐。
2.航空航天：某型號火箭發動機采用橢圓形絲狀彈簧泛塞封，在-196℃至260℃溫域內實現零泄漏，重量較傳統橡膠密封減輕40%，壽命延長3倍。
3.半導體制造：在12英寸晶圓傳輸系統中，純PTFE泛塞封使產品良率提升3%，每年減少因密封污染導致的廢片損失超500萬元。
4.新能源汽車：在電動汽車電驅系統中，泛塞封替代傳統橡膠密封后，電機控制器故障率下降60%，且在-40℃至140℃溫域內保持穩定密封性能。
結語：毫米級空間內的工業革命
旋轉泛塞封的結構組成，本質上是材料科學、精密制造與系統工程的協同優化。從深海到太空，從微電子到新能源，這一“小部件”正以毫米級的精度守護著現代工業的每一處關鍵節點。正如某國際密封巨頭技術總監所言：“泛塞封的進化史，就是工業設備向極端化、精密化、智能化發展的縮影。”未來，隨著材料科學與物聯網技術的深度融合，旋轉泛塞封將不僅是密封件，更將成為工業設備健康管理的“神經末梢”，為全球制造業的轉型升級提供核心支撐。
