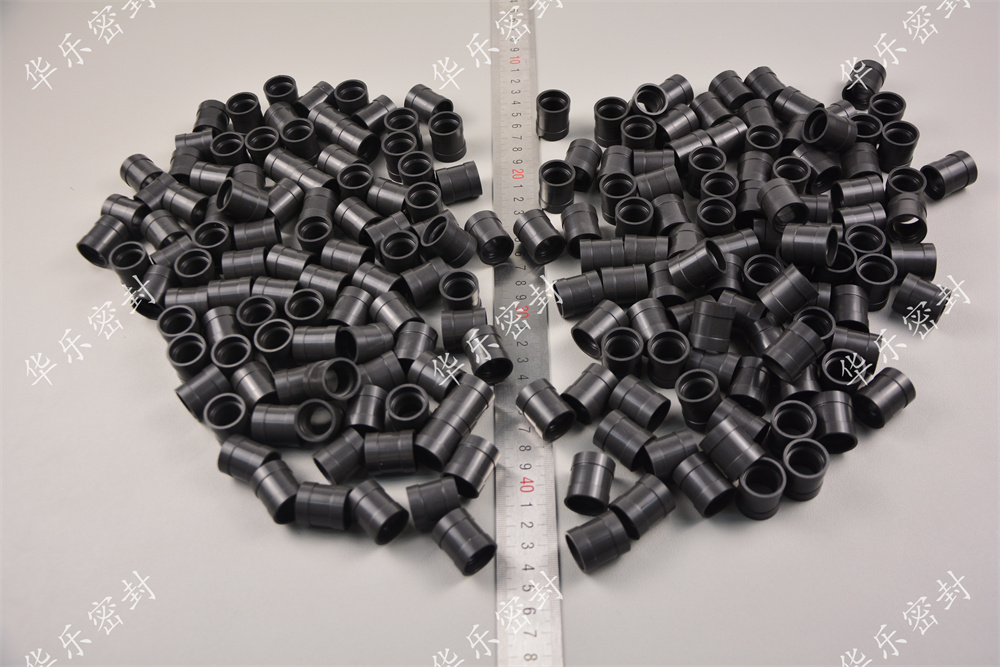

在石油開采、煉化及輸送過程中，密封圈是保障設備安全運行的核心部件。從深井鉆探到海上平臺，從煉油塔到輸油管道，密封圈以微米級精度阻擋著高壓、高溫、強腐蝕介質的泄漏。本文將從技術原理、失效機制、材料創新三個維度，揭示石油密封圈如何以“毫米級結構”支撐“萬噸級安全”。
一、核心工作原理：動靜結合的精密力學系統
石油密封圈的核心功能是阻止介質沿旋轉軸或往復軸泄漏，其工作原理基于動靜環組合密封與彈性補償機制的協同作用。以機械密封為例，其典型結構包含四部分：
1.密封端面：由動環（旋轉環）與靜環（固定環）組成，通過精密研磨形成鏡面級接觸面（粗糙度Ra≤0.2μm）；
2.輔助密封圈：采用O型圈或異形圈，填補動環與軸、靜環與壓蓋間的間隙；
3.彈性補償元件：通常為波紋管或彈簧，提供持續軸向推力（壓力范圍0.1-0.5MPa）；
4.傳動機構：通過鍵槽或銷釘將旋轉動力傳遞至動環。
5.動態密封過程：當設備啟動時，介質壓力與彈性元件推力共同作用，使動環與靜環端面緊密貼合。在旋轉過程中，兩環間形成厚度約0.5-3μm的液膜，既減少摩擦磨損，又通過表面張力阻止介質泄漏。例如，某油田注水泵密封端面采用碳化鎢與碳石墨配對，在8MPa壓力下實現零泄漏運行超2000小時。
6.彈性補償機制：當端面因磨損產生間隙時，波紋管或彈簧自動伸展，補償軸向位移（補償量可達0.5-2mm）。某煉化企業壓縮機密封改造中，采用金屬波紋管替代傳統彈簧，使密封壽命從8000小時延長至20000小時以上。
二、密封原理：多層級防御體系的構建
石油密封圈的密封效果源于主密封層與輔助密封層的協同防御：
1. 主密封層：端面液膜密封
端面密封的本質是流體動壓潤滑與邊界潤滑的復合作用。當動環旋轉時，介質在楔形間隙中產生動壓效應，形成承載液膜。以NOK公司研發的激光加工端面為例，其表面微凹坑陣列（直徑10-50μm，深度1-3μm）可使液膜承載能力提升30%，摩擦系數降低至0.01以下。
2. 輔助密封層：彈性體密封
輔助密封圈通過彈性變形與摩擦自緊實現靜態密封：
①O型圈：在介質壓力作用下產生徑向擴張，填補溝槽間隙（壓縮率15%-25%）。某輸油管道采用氟橡膠O型圈，在-40℃至150℃環境下保持永久變形率＜10%；
②異形圈：如U型圈、V型圈，通過唇口結構實現單向密封。某鉆井平臺泥漿泵密封改造中，采用聚四氟乙烯包覆橡膠V型圈，使抗顆粒磨損能力提升5倍。
3. 防塵密封層：多級屏障設計
在含砂、粉塵等惡劣工況下，密封圈需構建三級防塵體系：
①主防塵唇：緊貼軸表面，刮除大顆粒雜質；
②副防塵唇：形成迷宮通道，阻隔細小粉塵；
③甩塵環：利用離心力將殘留顆粒甩離密封區。某沙漠油田抽油機密封采用該設計后，密封件更換周期從3個月延長至18個月。
三、失效機制與材料創新：從被動修復到主動防御
1. 典型失效模式
①熱老化失效：高溫（＞150℃）導致橡膠分子鏈斷裂，硬度上升30%-50%。某煉油廠常減壓裝置密封圈在220℃工況下，6個月即出現硬化脆裂；
②化學腐蝕失效：含硫介質（H?S濃度＞50ppm）引發橡膠溶脹，體積膨脹率可達200%。某氣田井口密封采用氫化丁腈橡膠（HNBR）后，耐腐蝕壽命從3個月延長至2年；
③機械磨損失效：顆粒雜質（粒徑＞50μm）在端面形成三體磨損，某采油樹密封端面磨損率高達0.1mm/月。
2. 材料創新突破
①納米復合材料：將納米二氧化硅（粒徑20-50nm）摻入氟橡膠，可使耐磨性提升40%，壓縮永久變形率降低至8%以下；
②形狀記憶合金：某深海鉆井平臺密封采用鎳鈦合金波紋管，在-2℃至120℃范圍內自動補償熱變形，泄漏量控制在0.1mL/h以下；
③自潤滑涂層：在密封端面沉積二硫化鉬（MoS?）或類金剛石碳（DLC）涂層，可使摩擦系數降低至0.05，端面溫度下降20-30℃。
四、工業應用案例：技術落地創造價值
案例1：頁巖氣井口密封改造
某頁巖氣田井口裝置原采用普通丁腈橡膠密封圈，在含硫介質（H?S濃度120ppm）中3個月即失效。改用全氟橡膠（FFKM）密封圈后，通過以下設計實現長效密封：
1.材料改性：引入氟化乙烯丙烯（FEP）共聚物，提升耐溫性至250℃；
2.結構優化：采用雙O型圈組合密封，壓力分布均勻性提升50%；
3.表面處理：端面激光毛化（表面粗糙度Ra=0.4μm），液膜承載能力提升20%。
改造后密封壽命延長至18個月，年節約維修成本超200萬元。
案例2：超深井鉆機密封升級
某8000米超深井鉆機原密封系統在180℃、140MPa工況下頻繁泄漏。通過以下技術創新實現突破：
1.金屬陶瓷復合端面：碳化硅（SiC）基體嵌入碳化鎢（WC）顆粒，硬度達HV2800；
2.磁流體密封輔助：在輔助密封圈外側增設磁流體密封層，泄漏率降至10??Pa·m³/s；
3.智能監測系統：嵌入光纖光柵傳感器，實時監測端面溫度與磨損量。
該系統在塔里木油田連續運行超5000小時無泄漏，創國內同類設備紀錄。
五、未來趨勢：智能化與綠色化雙輪驅動
隨著工業4.0與碳中和目標的推進，石油密封圈正向智能監測與環保材料方向演進：
1.智能密封圈：集成微納傳感器，實時監測泄漏量、溫度、壓力等參數，某公司研發的無線監測密封圈已實現0.1mL/h級泄漏預警；
2.生物基材料：采用蓖麻油基聚氨酯彈性體，生物降解率達85%，某海上平臺試點應用后，廢棄密封件處理成本降低60%；
3.增材制造技術：通過3D打印實現密封端面微結構定制化，某實驗室研發的仿生荷葉表面密封端面，接觸角達165°，自清潔能力提升3倍。
結語：從微觀液膜到宏觀系統，石油密封圈以精密的力學設計與材料科學突破，構建起工業安全的最后一道防線。隨著智能監測、納米材料、增材制造等技術的融合，密封圈正從被動防護轉向主動預警，為石油工業的高質量發展注入新動能。
