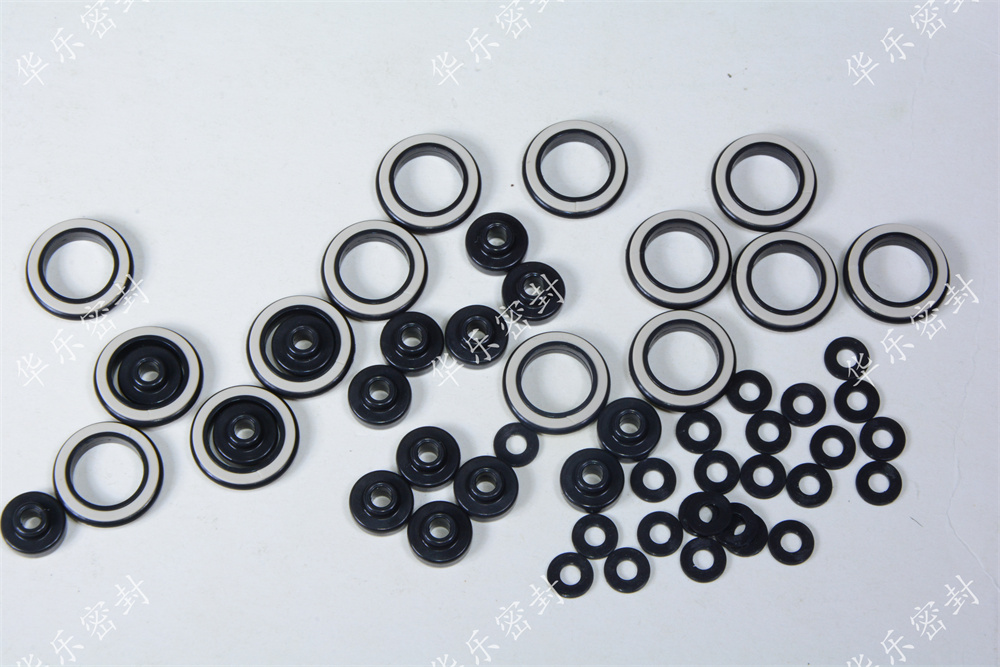

在石油化工行業，計量泵作為精確輸送腐蝕性、高溫高壓介質的核心設備，其密封圈的設計直接關系到生產安全、設備壽命與工藝穩定性。從原油輸送管道到精細化工反應釜，從海上鉆井平臺到煉油廠催化裝置，密封圈的每一次失效都可能引發泄漏、停機甚至爆炸事故。本文將從材料選擇、結構設計、制造工藝到安裝維護，深度解析石油化工計量泵密封圈的設計原則，揭示這一“小部件”背后的技術密碼。
一、材料選擇：耐腐蝕與耐溫的雙重挑戰
石油化工介質成分復雜，包含強酸、強堿、有機溶劑、高溫蒸汽及固體顆粒，這對密封圈材料提出了嚴苛要求。設計時需遵循以下原則：
1.化學兼容性優先
密封圈材料必須與介質長期共存而不發生化學反應。例如，輸送氫氟酸時需采用聚四氟乙烯（PTFE）或全氟橡膠（FFKM），而丁腈橡膠（NBR）僅適用于礦物油、液壓油等非極性介質。某煉油廠曾因密封圈材料誤選，導致輸送含硫原油的計量泵在3個月內泄漏率激增40%，直接損失超百萬元。
2.溫度適應性匹配
高溫工況下，硅橡膠（SIL）可耐受250℃高溫，但耐油性差；氟橡膠（FKM）耐溫達250℃且耐油性優異，但低溫易脆化。某海上平臺計量泵采用氟硅橡膠（FLS）密封圈，成功應對-50℃至200℃的極端溫差，使用壽命延長至3年以上。
3.耐磨與抗撕裂強化
含固體顆粒的介質會加速密封面磨損。此時需選用高硬度材料，如碳化硅（SiC）密封環搭配聚氨酯（PU）O型圈，或在密封面設計波紋結構以分散顆粒沖擊。某化工企業通過優化密封圈表面硬度，使含硅粉介質的計量泵密封壽命從6個月提升至2年。
4.動態密封與靜態密封區分
旋轉式密封圈（如軸封）需具備低摩擦系數和自潤滑性，常采用PTFE復合材料；靜態密封圈（如法蘭連接）則需高彈性，可選氫化丁腈橡膠（HNBR）或柔性石墨。某計量泵制造商通過動態密封圈與靜態密封圈的差異化設計，使設備泄漏率降低至0.1mL/h以下。
二、結構設計：從平面到復合的進化之路
密封圈的結構直接影響密封效果與使用壽命，設計時需綜合考慮壓力、轉速及介質特性：
1.O型圈的經典與局限
O型圈因結構簡單、成本低廉被廣泛應用，但其壓縮率需嚴格控制在15%-30%。在高壓工況下，O型圈易被擠出間隙導致失效。某石化企業通過在O型圈外側增加擋圈，成功將密封壓力從10MPa提升至25MPa。
2.復合密封圈的崛起
針對高溫高壓工況，復合密封圈成為主流。例如，金屬波紋管密封圈結合金屬的強度與橡膠的彈性，可承受40MPa壓力；而彈簧蓄能密封圈通過不銹鋼彈簧提供恒定比壓，適用于往復式計量泵的動態密封。
3.雙密封與多級密封技術
在易燃易爆介質輸送中，雙密封結構（如API 682配置方式2）通過緩沖液隔離介質與大氣，泄漏風險降低90%。某天然氣計量泵采用三級密封設計，即使一級密封失效，二級、三級密封仍可保障安全運行。
4.防顆粒設計創新
針對含固體顆粒介質，密封圈可設計為迷宮式結構或增加沖洗孔。例如，某鉆井液計量泵通過在密封面開設螺旋槽，利用介質流動帶走顆粒，使密封壽命從300小時延長至2000小時。
三、制造工藝：精密加工與質量控制的較量
密封圈的制造精度直接影響其密封性能，需遵循以下工藝原則：
1.數控機床精密加工
密封圈的尺寸公差需控制在±0.01mm以內，表面粗糙度Ra≤0.8μm。某密封件制造商采用五軸聯動數控機床加工密封環，使密封面平面度誤差小于0.002mm，泄漏率降低至0.05mL/h。
2.模具設計與硫化工藝優化
橡膠密封圈的硫化溫度、時間與壓力需精確控制。例如，FKM密封圈的硫化溫度通常為170℃-180℃，硫化時間需根據厚度調整，過硫會導致材料脆化，欠硫則影響彈性。某企業通過引入紅外硫化監測系統，使密封圈合格率從85%提升至99%。
3.無損檢測與表面處理
制造完成后需進行100%氣密性檢測與超聲波探傷，排除微裂紋、氣泡等缺陷。此外，表面噴涂聚四氟乙烯（PTFE）或鍍硬鉻可降低摩擦系數，延長使用壽命。某計量泵密封圈通過表面鍍鉻處理，耐磨性提升3倍。
四、安裝與維護：細節決定成敗
即使設計完美的密封圈，若安裝不當仍會失效。安裝時需遵循以下原則：
1.清潔與潤滑
安裝前需用異丙醇清洗密封面，去除油污與金屬碎屑，并在密封圈表面涂抹專用潤滑脂（如Apiezon L），避免干摩擦。某企業因未清潔密封面，導致新安裝的計量泵在24小時內泄漏。
2.扭矩控制與對中調整
壓蓋螺栓需采用交叉擰緊方式，扭矩值需參照設備說明書。軸向竄動量應≤0.5mm，徑向跳動量≤0.05mm。某海上平臺計量泵因軸對中偏差超標，導致密封圈在1個月內磨損殆盡。
3.定期維護與更換
建議每500小時檢查密封圈磨損情況，每2000小時更換密封圈。某化工企業通過建立密封圈生命周期管理系統，使設備平均無故障時間（MTBF）從1500小時提升至4000小時。
五、未來趨勢：智能化與可持續性
隨著工業4.0的推進，密封圈設計正朝著智能化與可持續方向發展：
1.智能密封圈
嵌入溫度、壓力傳感器的智能密封圈可實時監測泄漏風險，并通過物聯網（IoT）平臺發送預警。某企業研發的智能密封圈已成功應用于海上油氣平臺，使泄漏響應時間從2小時縮短至10分鐘。
2.綠色材料應用
生物基橡膠、可降解PTFE等環保材料正逐步替代傳統石油基材料。某密封件制造商推出的生物基HNBR密封圈，在保持性能的同時，碳排放降低40%。
3.模塊化設計
集裝式密封模塊將密封圈、軸套、彈簧等部件預組裝為一體，安裝時間縮短80%，且可重復使用。某計量泵制造商的模塊化密封設計，使設備維護成本降低60%。
B石油化工計量泵密封圈的設計，是材料科學、流體力學與制造工藝的交叉融合。從深海鉆井到太空探索，從極端高溫到超低溫環境，密封圈始終默默守護著工業生產的“生命線”。未來，隨著智能化與綠色化技術的突破，密封圈的設計將更加精準、高效與可持續，為石油化工行業的高質量發展注入新動能。
