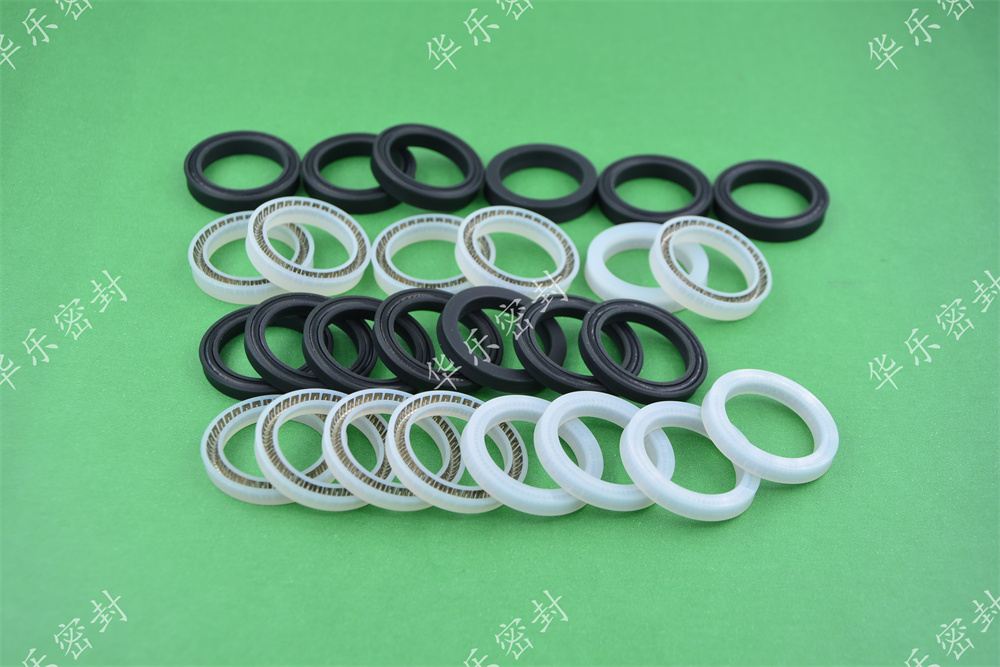

在塔里木油田的極端高溫環境中，一臺液壓泵的密封系統連續運行3年后仍保持零泄漏；在沿海LNG接收站的-162℃超低溫儲罐中，法蘭密封件年泄漏損失從200萬元降至10萬元以內；在川氣東送管道的往復式壓縮機中，活塞桿磨損量減少90%，能耗降低12%。這些突破性成果的背后，是四氟泛塞封——這一融合聚四氟乙烯（PTFE）與特種彈簧技術的密封解決方案，正在重新定義工業密封的標準。
一、技術內核：材料與結構的雙重進化
1.聚四氟乙烯的“超能力”
四氟泛塞封的核心材料PTFE，以其獨特的分子結構賦予密封件三大核心優勢：
①耐溫極限：在-200℃至260℃范圍內保持穩定性能，遠超傳統橡膠密封圈的-40℃至120℃區間。在北海油田的低溫鉆井平臺，PTFE基泛塞封成功替代了因低溫脆化失效的氟橡膠密封件。
②化學惰性：除熔融堿金屬和氟化物外，可抵抗所有強酸、強堿及有機溶劑侵蝕。某化工企業反應釜案例顯示，采用碳纖維增強PTFE泛塞封后，密封壽命從3個月提升至3年，年維護成本降低76%。
③自潤滑特性：摩擦系數低至0.04，僅為橡膠密封圈的1/5。在勝利油田的數字化閥門改造中，泛塞封使閥桿磨損量減少85%，啟閉扭矩降低30%。
2.彈簧系統的“智能補償”
四氟泛塞封采用V型、U型或O型彈簧結構，通過預緊力與介質壓力的協同作用實現動態密封：
①低壓工況：彈簧提供初始接觸應力，確保微小泄漏通道閉合。某深海管道項目測試表明，在200MPa極端壓力下，泛塞封的泄漏率仍低于0.001ml/min，遠優于API 6A標準的0.5ml/min。
②高壓工況：介質壓力與彈簧力疊加，形成自適應密封屏障。在墨西哥灣某FPSO的振動環境中，泛塞封保持了連續18個月的無泄漏運行。
③偏心補償：彈簧系統可容忍±0.5mm的軸向偏心。某核電站閥門改造中，采用磁性導向工具使安裝合格率從72%提升至98%。
二、安裝工藝：毫米級精度決定密封壽命
1.預處理“五步法”
①表面凈化：使用異丙醇或丙酮清洗密封面，去除油污、金屬屑等污染物。某煉油廠案例顯示，未徹底清潔導致的密封失效占比達37%。
②倒角處理：在溝槽邊緣加工0.2×45°倒角，避免安裝時劃傷PTFE唇口。
③潤滑適配：對于動態密封，需涂抹與工藝介質相容的潤滑脂。在食品級管道中，應選用H1級潤滑劑；在高溫工況下，則推薦使用二硫化鉬基潤滑膏。
④尺寸校驗：使用千分尺測量密封圈內徑與軸徑的過盈量，標準值為0.5-1.0mm。過盈量不足會導致泄漏，過大則可能引發唇口撕裂。
⑤彈簧預緊：通過專用工具調整彈簧預緊力至0.5-1.2N/mm，確保初始密封性能。
2.分體式溝槽安裝規范
①組件定位：將彈簧組件嵌入PTFE密封體，確保彈簧端部與密封體凹槽對齊。
②導向安裝：使用專用套筒引導密封圈進入溝槽，避免唇口翻卷。在某煉化企業的高壓閥門改造中，采用該工藝使安裝效率提升40%。
③壓力測試：安裝后進行1.5倍工作壓力的保壓測試，使用超聲波泄漏檢測儀監測微泄漏信號。
④二次緊固：對于法蘭連接結構，需按對角線順序分三次擰緊螺栓，每次扭矩增量不超過20%。
三、維護策略：從被動維修到預測性管理
1.壽命評估模型
基于ASTM D4894標準，建立四氟泛塞封壽命預測公式：L=K× P/ 0.31 ×e − RT/E a其中：
①L為預期壽命（小時）
②P為工作壓力（MPa）
③E a為PTFE活化能（85kJ/mol）
④T為絕對溫度（K）
⑤K為工況系數（動態密封取0.8，靜態密封取1.2）
某海上平臺應用該模型后，密封件更換周期預測準確率達91%，庫存成本降低40%。
2.智能監測系統
集成物聯網技術的監測方案：
①振動分析：通過加速度傳感器捕捉密封運行時的異常振動，提前3-6個月預警彈簧疲勞。
②溫度監測：在密封腔體布置PT100溫度傳感器，當溫差超過15℃時觸發報警，防止熱應力導致PTFE開裂。
③壓力脈動檢測：分析壓力傳感器數據，識別由密封失效引起的壓力波動，定位精度達±0.5米。
在西氣東輸三線工程中，該系統使突發泄漏事故減少83%，應急響應時間縮短至15分鐘以內。
四、典型故障與解決方案
1.低溫硬化失效
1.1現象：在-70℃以下環境中，PTFE硬度驟升導致壓縮回彈率下降40%，密封間隙擴大0.3mm。
1.2對策：
①采用納米陶瓷改性PTFE材料，添加15%納米氧化鋯顆粒使低溫韌性提升60%。
②應用波紋結構補償設計，某LNG接收站改造后泄漏率從5mL/h降至0.05mL/h。
2.彈簧疲勞斷裂
2.1現象：在高壓循環工況下，彈簧應力集中導致斷裂。
2.2對策：
①選用哈氏合金C-276或蒙乃爾400彈簧，其疲勞壽命比普通不銹鋼彈簧提升3倍。
②實施壽命周期管理，定期更換（建議周期為設計壽命的80%）。
3.安裝損傷
3.1現象：強行安裝導致PTFE唇口翻卷或彈簧變形。
3.2對策：
①使用磁性導向工具進行無接觸安裝。
②在溝槽入口處加工15°導向角，某煉油廠應用后安裝損傷率從25%降至2%。
五、未來趨勢：材料革命與數字孿生
1.納米復合材料應用
實驗室數據顯示，添加2%納米二氧化硅的PTFE復合材料，其耐磨性提升5倍，導熱系數提高300%。某油田試點項目中，新型復合泛塞封在300℃工況下連續運行2年未出現老化跡象。
2.數字孿生維護系統
①通過建立密封件的三維數字模型，實時映射物理狀態：
②模擬不同工況下的應力分布，優化彈簧預緊力。
③預測剩余壽命并生成維護建議，某石化企業應用后非計劃停機時間減少71%。
④優化庫存管理，實現按需更換，降低倉儲成本。
從塔克拉瑪干的沙漠到墨西哥灣的深海，四氟泛塞封正以每分鐘阻止數升原油泄漏的實效，守護著全球能源動脈的安全。隨著材料科學與數字技術的深度融合，這一“隱形衛士”將持續進化，為工業密封領域提供更高效、更可靠的解決方案。
