在石油化工的高壓反應釜中，在航空航天精密液壓系統的核心部件里，在深海探測設備承受數千米水壓的密封接口處，彈簧蓄能密封圈始終扮演著“安全衛士”的角色。這種融合金屬?gòu)椈尚钅軝C(jī)制與高分子材料耐磨特性的密封裝置，憑借其卓越的密封性能與極端工況適應性，已成為現代工業設備安全運行的基石。本文將從設計規范、材料選擇、性能驗證、安裝維護四大維度，深度解析彈簧蓄能密封圈的“黃金標準”。

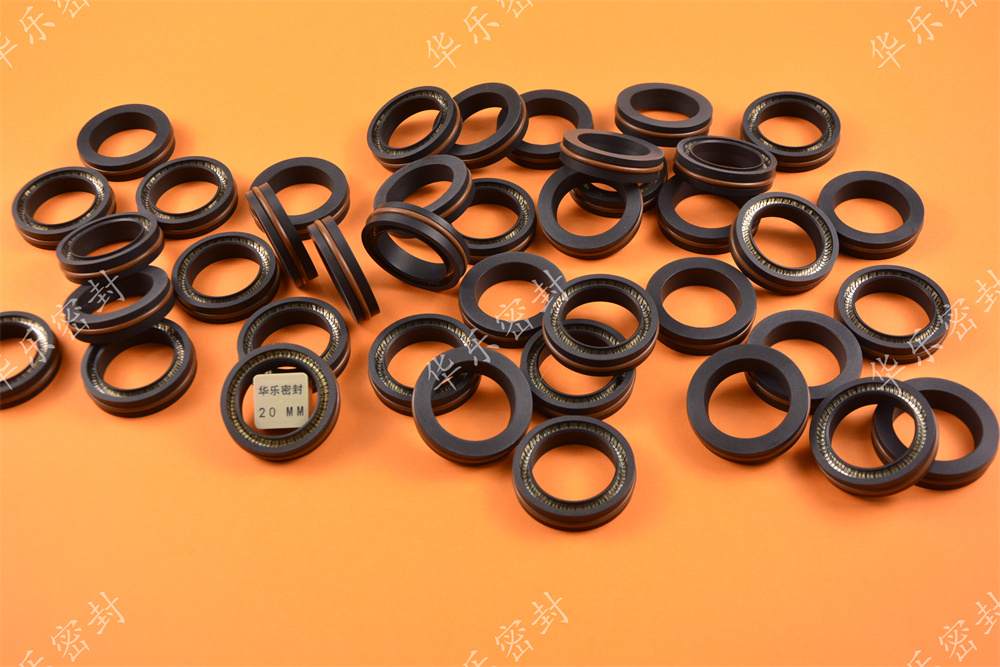

一、結構型式：針對工況的精準匹配
彈簧蓄能密封圈的核心設計邏輯在于通過彈簧蓄能機制補償密封面的磨損與偏移，其結構型式需與具體工況高度適配。根據JB/T 14581—2024《閥門用彈簧蓄能密封圈》標準，主流結構可分為四大類：
1.徑向螺旋彈簧密封圈：適用于軸、孔密封場景，如液壓缸活塞密封。其截面呈U形的夾套與圓環狀螺旋彈簧組合，通過軸向預緊力形成基礎密封。在高壓工況下，系統壓力可推動夾套進一步貼合密封面，形成“自增強”效應。某液壓系統測試數據顯示，在20MPa壓力下，密封唇與溝槽的接觸應力可提升至初始值的2.5倍。
2.徑向V型彈簧密封圈：專為往復運動設計，如隔膜壓縮機膜頭密封。其雙向壓力補償能力可有效應對壓力波動，實驗表明，在1mm偏心工況下，泄漏率仍低于0.1mL/h，遠超傳統O型圈的補償能力。
3.端面螺旋彈簧密封圈：用于平面密封，如法蘭連接處。其V形彈簧結構可適應法蘭面的微小變形，確保密封面均勻貼合。
4.端面V型彈簧密封圈：結合了V型彈簧的彈性補償與PTFE夾套的耐腐蝕性，廣泛應用于食品醫藥行業的潔凈密封場景。
5.設計要點：旋轉密封場景需優先選擇螺旋彈簧與PTFE唇組合結構，以獲得均勻的徑向力；往復密封場景則應采用V型彈簧結構，強化雙向壓力補償能力。
二、材料體系：極端工況的性能突破
彈簧蓄能密封圈的性能上限取決于材料體系的創新。當前主流材料組合已實現從-268℃液氮環境到+365℃高溫蒸汽的全溫域覆蓋：
1.夾套材料：
①純PTFE：耐溫范圍-268℃至+260℃，摩擦系數低至0.04，適用于超低溫液氮、強酸堿介質。
②填充PTFE：通過添加碳纖維、石墨或聚苯酯，耐磨性提升300%，適用于高壓往復運動場景。
③PEEK（聚醚醚酮）：耐溫達+315℃，抗輻射性能優異，已成為核電站冷卻系統密封的首選材料。
2.彈簧材料：
①316L不銹鋼：適用于常規化工環境，成本較低。
②Inconel 718：耐高溫氧化，適用于航空液壓系統。
③Elgiloy合金：彈性極限高，適用于超高壓密封，某定制型號已實現360MPa承壓能力。
3.特種材料創新：
①硅膠填充彈簧腔：形成無金屬接觸的潔凈密封，適用于食品、醫藥行業。
②氮化硼納米管增強PTFE：耐磨性提升3倍，摩擦系數降低至0.02，已應用于風電變槳油缸密封。
三、尺寸公差：毫米級的精密控制
密封圈尺寸與溝槽的匹配精度直接影響密封效果。根據GB/T 44265-2024標準，關鍵尺寸公差需控制在以下范圍：
1.溝槽深度：±0.02mm（傳統O型圈為±0.1mm）。
2.溝槽寬度：根據密封圈截面形狀，公差范圍±0.05mm至±0.15mm。
3.壓縮量控制：安裝壓縮量通常為初始高度的15%-30%，過大會導致摩擦力激增，過小則無法形成有效密封。
四、性能驗證：從實驗室到現場的全鏈條測試
彈簧蓄能密封圈需通過多維度性能驗證：
1.靜態密封測試：在40bar壓力下，氦氣泄漏率需≤1×10??mbar·L/s（L0.001級密封標準）。
2.動態疲勞測試：通過10萬次循環壓力測試（0-40MPa），密封墊無泄漏、無裂紋。
3.加速老化測試：在85℃、85%濕度環境下持續1000小時，性能衰減率≤5%。
4.極端工況模擬：針對深海、核電等場景，需驗證密封圈在350℃高溫或強輻射環境下的穩定性。
5.創新：某航空發動機制造商在密封圈中嵌入微型傳感器，實時監測壓力分布與磨損程度，使維護效率提升70%，非計劃停機時間減少55%。
五、安裝維護：從“被動更換”到“預測性維護”
1.安裝規范：
①使用專用安裝工具，避免密封圈變形。
②溝槽表面粗糙度Ra值需≤0.4μm，以減少磨損。
③液壓系統優先選擇開口朝內的密封圈，離心泵軸封則采用開口朝外結構。
2.維護標準：
①日常巡檢：使用紅外熱成像儀監測溫度異常。
②定期更換：液冷系統密封墊建議每3年更換一次，高溫工況下縮短至2年。
③智能維護：通過AI算法預測密封墊剩余壽命，提前1-3個月發出更換預警。
六、未來趨勢：材料革命與智能融合
①自修復材料：開發微膠囊包裹修復劑的密封材料，實現裂紋自動填補。
②3D打印定制：通過增材制造技術生產異形密封圈，減少庫存成本與加工周期。
③全球標準統一：推動ISO/TC 228《工業管道系統》與儲能標準的對接，制定通用密封規范。
彈簧蓄能密封圈的設計規范標準，是工業技術進步與現實約束的動態平衡。從深海到太空，從高溫到超低溫，這種融合了機械力學與材料科學的密封裝置，正在重新定義工業密封的可靠性邊界。對于企業而言，掌握材料研發、性能驗證、智能維護全鏈條能力，將是贏得未來競爭的核心密碼。
