在工業自動化領域，刮膠機作為精密涂布設備，其密封系統的可靠性直接決定了設備壽命、涂布精度及運行穩定性。從汽車制造中的膠水涂覆到電子元件的封裝工藝，刮膠機需應對高溫、高壓、強腐蝕等多重挑戰。本文將從密封件分類、材料特性、應用場景及選型要點四個維度，系統解析刮膠機密封件的核心技術，助力企業實現設備性能與成本的雙重優化。
一、刮膠機密封件的核心分類與功能
1.動態密封：旋轉軸與往復運動的守護者
刮膠機的涂布頭、攪拌軸等部件需頻繁運動，動態密封件成為關鍵。
①骨架油封：金屬骨架與橡膠唇口的組合設計，可承受0.5-1MPa壓力，適用于刮膠泵旋轉軸的防漏。某汽車玻璃涂膠生產線采用氟橡膠骨架油封后，設備連續運行時間從800小時提升至3000小時。
②軟刮環：由聚四氟乙烯（PTFE）或硅橡膠制成，適用于往復運動的刮膠桿密封。其低摩擦系數（PTFE摩擦系數≤0.04）可減少膠料殘留，某光伏邊框涂膠機采用軟刮環后，膠料浪費率降低65%。
③組合密封：O形圈+擋圈結構可承受30MPa高壓，常用于液壓驅動的刮膠系統。某鋰電池隔膜涂布機通過該結構，在高壓環境下仍保持IP67防護等級。
2.靜態密封：法蘭連接與腔體防護的核心
刮膠機的料罐、管路等靜態部件需高可靠性密封。
①O形圈：截面直徑3-10mm的丁腈橡膠（NBR）O形圈，可耐受-40℃至120℃溫度，適用于刮膠機料罐法蘭密封。某3C電子涂膠線采用雙O形圈冗余設計后，泄漏率從0.5ml/h降至0.02ml/h。
②墊片密封：金屬纏繞墊片結合石墨填料，可承受800℃高溫，適用于高溫固化型刮膠工藝。某航空航天復合材料涂膠設備通過該方案，在600℃環境下仍保持密封性。
③擠壓密封：硅膠或氟橡膠制成的異形密封條，通過壓縮變形填充間隙，適用于刮膠機觀察窗密封。某食品包裝涂膠機采用該方案后，清潔維護時間縮短40%。
二、密封件材料與刮膠工況的匹配邏輯
1.耐化學腐蝕材料：應對膠料侵蝕
刮膠機常使用環氧樹脂、聚氨酯等強腐蝕性膠料，需選擇耐化學性材料。
①氟橡膠（FKM）：可耐受150℃高溫及30種化學介質，適用于汽車內飾膠的刮涂設備。某內飾件涂膠線采用FKM密封件后，設備維護周期從3個月延長至12個月。
②全氟醚橡膠（FFKM）：在260℃下仍保持化學穩定性，適用于半導體封裝膠的精密涂布。某晶圓級封裝設備采用FFKM密封圈后，年故障率從12%降至0.5%。
③聚四氟乙烯（PTFE）：幾乎不與任何化學物質反應，適用于實驗室級刮膠機的微量涂布。某生物芯片涂膠機通過PTFE密封件，實現了ng級涂膠精度。
2.耐溫材料：適應極端工況
刮膠工藝涉及低溫固化與高溫烘干，密封件需具備寬溫域性能。
①硅橡膠（VMQ）：-60℃至230℃的耐溫范圍，適用于戶外建筑膠的刮涂設備。某幕墻膠涂布機在-20℃環境下仍保持密封彈性。
②氫化丁腈橡膠（HNBR）：兼具耐油與耐高溫特性，適用于發動機密封膠的涂布。某航空發動機涂膠線采用HNBR密封件后，在180℃油污環境中壽命提升3倍。
③陶瓷纖維密封：可承受1200℃高溫，適用于陶瓷前驅體膠的燒結工藝。某3D打印陶瓷涂膠設備通過該方案，實現了高溫環境下的零泄漏。
3.彈性補償材料：應對機械振動
刮膠機的高速運轉易引發振動，需密封件具備高回彈性。
①聚氨酯（PU）：邵氏硬度70A-90A，適用于高頻率往復運動的刮膠桿。某手機邊框涂膠機采用PU密封件后，振動導致的涂膠偏差從0.1mm降至0.02mm。
②熱塑性彈性體（TPE）：兼具橡膠彈性與塑料加工性，適用于快速換型的刮膠設備。某柔性電路板涂膠線通過TPE密封件，實現了30秒內密封件更換。

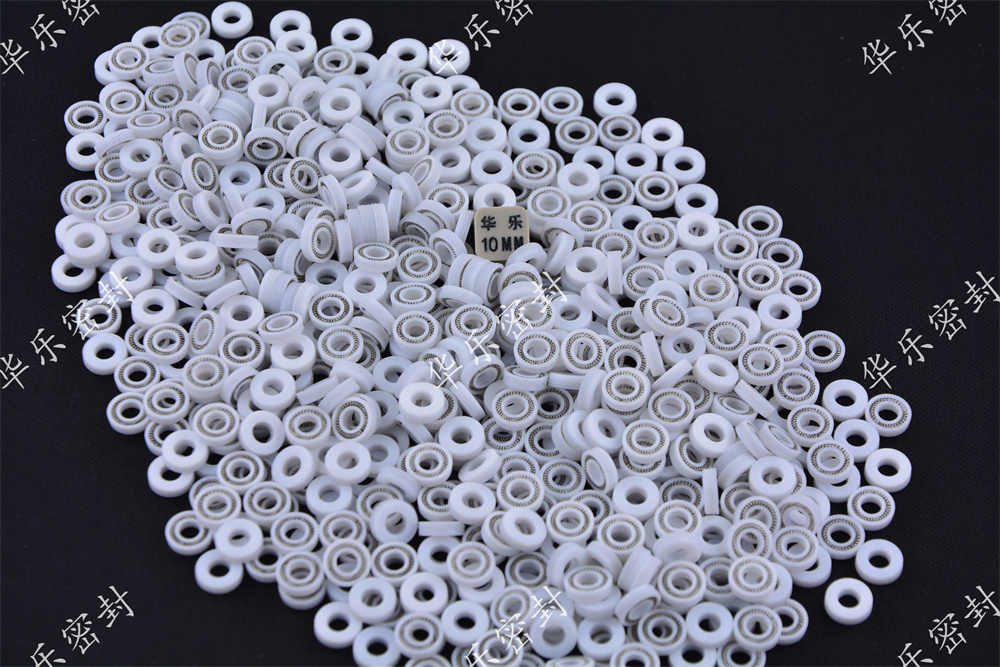

③金屬?gòu)椈擅芊猓?/span>不銹鋼彈簧與PTFE包覆結構，可承受10萬次往復運動，適用于自動化產線的連續涂膠。某汽車電池模組涂膠機采用該方案后，MTBF（平均無故障時間）達20000小時。
三、刮膠機密封件的失效模式與預防策略
1.常見失效類型
①化學溶脹：膠料滲透導致密封件體積膨脹，某環氧膠涂布機因NBR密封件溶脹，導致泄漏量增加300%。
②熱老化：高溫導致材料硬化，某高溫固化膠涂膠線因硅橡膠密封件老化，密封失效周期縮短至原設計的1/5。
③機械磨損：往復運動導致唇口磨損，某光伏邊框涂膠機因PTFE軟刮環磨損，膠料殘留量增加5倍。
2.預防性維護方案
①定期檢測：每季度使用內窺鏡檢查密封件狀態，重點觀測唇口磨損與壓縮量變化。某鋰電池涂布線通過該方案，提前發現密封隱患，避免停機損失超200萬元。
②環境適配：在強腐蝕環境增設防護涂層，某半導體封裝設備采用PFA涂層密封件后，化學侵蝕速率降低80%。
③冗余設計：關鍵部位采用雙密封圈結構，某航空航天涂膠機通過該方案，在主密封失效后仍維持運行72小時。
四、行業應用案例與選型決策樹
1.汽車制造場景
某汽車玻璃涂膠線采用氟橡膠骨架油封+PTFE軟刮環組合方案，在0.8MPa壓力、120℃環境下，實現年泄漏量＜5ml，設備綜合效率（OEE）提升至92%。
2.電子封裝場景
某晶圓級封裝設備采用FFKM密封圈+陶瓷纖維密封組合，在260℃、真空環境下，實現He泄漏率＜1×10?? Pa·m³/s，滿足半導體行業最高標準。
3.選型決策樹
①工況溫度：＜-40℃選VMQ，＞150℃選FKM/FFKM；
②介質類型：含溶劑膠料必選FKM，弱酸堿可選EPDM；
③運動狀態：旋轉軸選骨架油封，往復運動選軟刮環；
④成本敏感度：通用場景選NBR（成本降低40%），高端需求選FFKM。
五、未來趨勢：智能密封與材料創新
1.智能密封件
集成壓力傳感器與RFID芯片的智能密封圈，可實時監測壓縮狀態與泄漏風險。某涂膠設備制造商通過該技術，將計劃外停機時間減少70%。
2.自修復材料
基于微膠囊技術的自修復橡膠，可在裂紋產生時釋放修復劑。某實驗室級涂膠機采用該材料后，密封件壽命延長至原設計的5倍。
3.3D打印密封件
通過SLS工藝打印的PTFE密封件，可實現復雜流道結構的定制化。某醫療涂膠設備通過該技術，將密封件開發周期從8周縮短至2周。
結語
刮膠機密封件雖小，卻是設備性能的“隱形冠軍”。從材料科學到結構工程，從失效分析到智能監測，每一個技術細節都關乎涂布質量與生產效率。隨著新能源汽車、半導體封裝等行業的快速發展，刮膠機正面臨更嚴苛的工況挑戰。通過科學選型密封件、優化密封設計、實施預防性維護，企業可顯著提升設備可靠性，為智能制造筑牢根基。未來，智能密封與自修復材料的應用，或?qū)㈤_啟刮膠機密封技術的新紀元。
