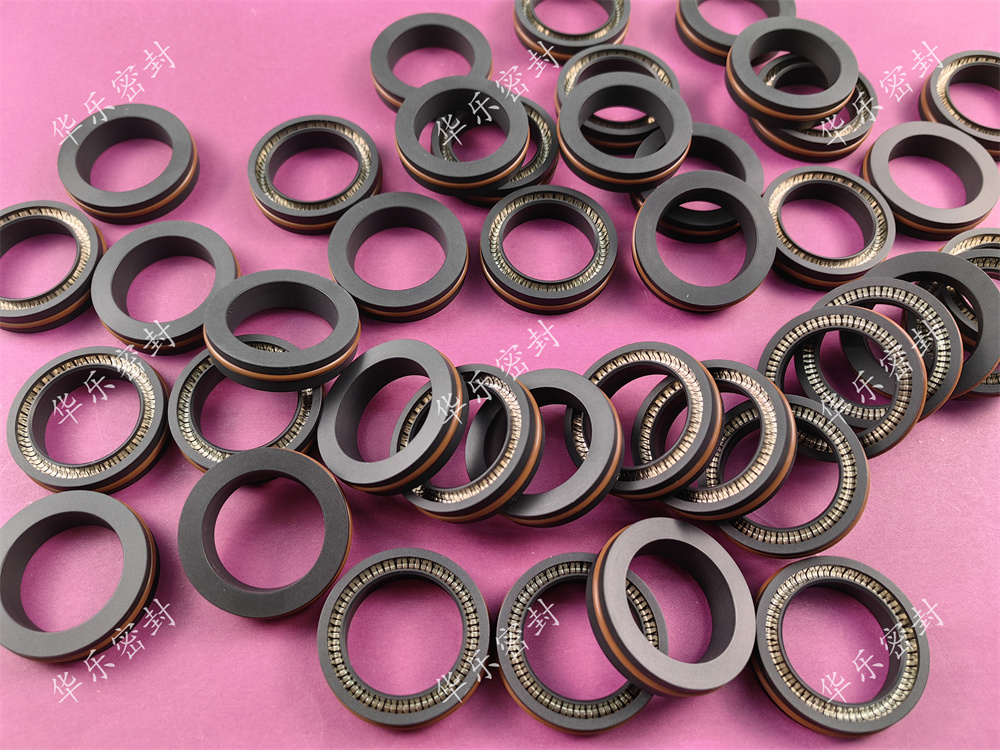

在工業密封領域，N型彈簧泛塞封憑借其卓越的耐溫、耐壓、耐腐蝕性能，已成為極端工況下的首選方案。然而，面對復雜多變的工業環境，如何精準選型成為決定設備壽命與運行效率的關鍵。本文將從材料特性、彈簧結構、工況適配三大維度，結合典型應用案例，提供一套系統化的選型指南。
一、材料選擇：性能與成本的平衡藝術
1. 基體材料：化學耐受與機械性能的博弈
①PTFE（聚四氟乙烯）：作為泛塞封的“全能選手”，PTFE具備-196℃至260℃的寬溫域適應性，摩擦系數低至0.04，且對99%的化學介質免疫。例如，在半導體蝕刻機的真空腔體中，PTFE基泛塞封可耐受氟化氫、氯氣等強腐蝕性氣體，同時保持納米級密封精度。
②PEEK（聚醚醚酮）：在300℃高溫下仍能保持尺寸穩定性，適用于核電站冷卻系統、航空發動機燃油泵等場景。其抗輻射性能使其成為核工業密封的首選。
③石墨烯增強PI（聚酰亞胺）：通過納米級石墨烯填充，PI基泛塞封的耐磨性提升300%，適用于高速旋轉軸（線速度40m/s）的密封，如風電齒輪箱主軸。
④選型建議：優先根據介質化學性質選擇基體材料，再結合溫度范圍與機械強度需求進行優化。例如，在食品加工設備中，應選用FDA認證的PTFE+316L不銹鋼彈簧組合，確保無毒無析出。
2. 彈簧材料：彈性與耐久性的雙重考驗
①Inconel 718：在-253℃至650℃范圍內保持彈性，抗氫脆性能優異，適用于液氫儲罐、深海探測器等極端環境。
②316L不銹鋼：性價比之選，適用于一般工業場景，但需注意在含氯介質中的點蝕風險。
③形狀記憶合金（SMA）：通過溫度觸發形變，可自動調節預緊力，適用于溫度波動大的工況，如地?zé)岚l(fā)電設備。
④選型建議：彈簧材料的選擇需綜合考慮溫度、介質腐蝕性及疲勞壽命。例如，在海水淡化設備中，應選用Inconel 718彈簧以抵抗氯離子腐蝕；而在低溫閥門中，SMA彈簧可避免冷縮導致的泄漏。
二、彈簧結構：動態補償?shù)暮诵倪壿?/span>
1. 彈簧類型與工況適配
①懸臂彈簧（A型）：單側支撐設計，適用于單向壓力工況，如液壓缸活塞桿密封。其優勢在于結構緊湊，但需注意側向力導致的偏磨風險。
②線圈彈簧（B型）：多圈結構提供均勻預緊力，適用于旋轉密封，如離心泵軸封。其疲勞壽命比懸臂彈簧高50%。
③V形彈簧（C型）：雙面接觸設計，適用于真空或高壓差工況，如火箭發動機燃料閥門。其密封力隨壓力升高而線性增加，泄漏率低于10?¹² Pa·m³/s。
④選型建議：根據運動形式選擇彈簧類型。例如，在往復運動中，線圈彈簧的均勻預緊力可減少摩擦磨損；而在高速旋轉中，V形彈簧的雙向補償能力可避免離心力導致的泄漏。
2. 彈簧參數的量化計算
①預緊力設計：需滿足公式 F=K⋅δ，其中 K 為彈簧剛度，δ 為初始?jí)嚎s量。例如，在風電變槳油缸中，彈簧預緊力需抵消油壓波動（±5MPa）導致的密封面分離。
②疲勞壽命驗證：通過有限元分析（FEA）模擬彈簧在10?次循環下的應力分布，確保安全系數≥2。例如，在核電站主泵中，彈簧需通過10年壽命的疲勞測試。
三、工況適配：從場景到方案的精準映射
1. 高壓工況：耐壓極限與密封力的平衡
①案例：在400MPa超高壓水切割機中，采用雙彈簧+PEEK基泛塞封結構，通過增加彈簧剛度（K 提升至200N/mm）與優化密封唇角度（α=30°），實現泄漏率＜0.1mL/h。
②選型要點：高壓工況需優先選擇高模量彈簧材料（如Inconel 718），并增加彈簧圈數以分散應力。同時，密封唇需采用階梯式設計，避免高壓沖擊導致的撕裂。
2. 高速工況：低摩擦與動態響應的協同
①案例：在汽車渦輪增壓器中，采用石墨烯增強PI基泛塞封，配合SMA彈簧，將摩擦系數從0.12降至0.03，使軸封壽命從500h提升至3000h。
②選型要點：高速工況需選用低摩擦材料（如PTFE+MoS?涂層），并優化彈簧剛度以減少滯后效應。例如，在航空發動機軸承密封中，彈簧剛度需控制在50-80N/mm范圍內。
3. 低溫工況：防冷脆與彈性保持的矛盾
①案例：在-196℃液氮儲罐中，采用PCTFE基泛塞封+V形彈簧結構，通過增加彈簧預緊力（F 提升至150N）補償材料冷縮，實現泄漏率＜0.5mL/h。
②選型要點：低溫工況需選用抗冷脆材料（如PCTFE、UPE），并增加彈簧初始?jí)嚎s量。例如，在LNG運輸船閥門中，彈簧需通過-162℃的低溫沖擊測試。
四、選型流程：從需求到方案的閉環驗證
1.工況分析：明確溫度、壓力、介質、運動形式四大核心參數。
2.材料匹配：根據介質化學性質選擇基體材料，再結合溫度范圍篩選彈簧材料。
3.結構優化：通過FEA模擬驗證彈簧剛度、密封唇角度等參數的合理性。
4.臺架測試：在模擬工況下進行1000h壽命測試，監測泄漏率、摩擦力等關鍵指標。
5.現場驗證：在小批量試裝后，通過振動監測、紅外熱成像等手段評估實際運行效果。
結語：選型是科學，更是藝術
N型彈簧泛塞封的選型，本質上是材料科學、力學分析與工程經驗的深度融合。從深海到太空，從化工到醫療，每一個工況都是對密封技術的極限挑戰。通過系統化的選型流程，企業不僅能降低設備維護成本，更能在激烈的市場競爭中贏得“零泄漏”的信任背書。未來，隨著AI輔助設計與數字孿生技術的普及，泛塞封的選型將更加精準高效，為工業4.0時代的智能制造提供堅實保障。
