在工業設備中,密封件是保障系統穩定運行的“隱形衛士”。從深海石油鉆井平臺到航天器液壓系統,從食品生產線到核電站反應堆,任何介質泄漏都可能引發災難性后果。而N型彈簧泛塞封憑借其獨特的結構設計、材料創新和密封原理,成為極端工況下的“終極解決方案”。本文將深入解析其工作原理,揭示這一工業密封領域的核心技術。
一、結構拆解:彈簧與密封體的“黃金組合”

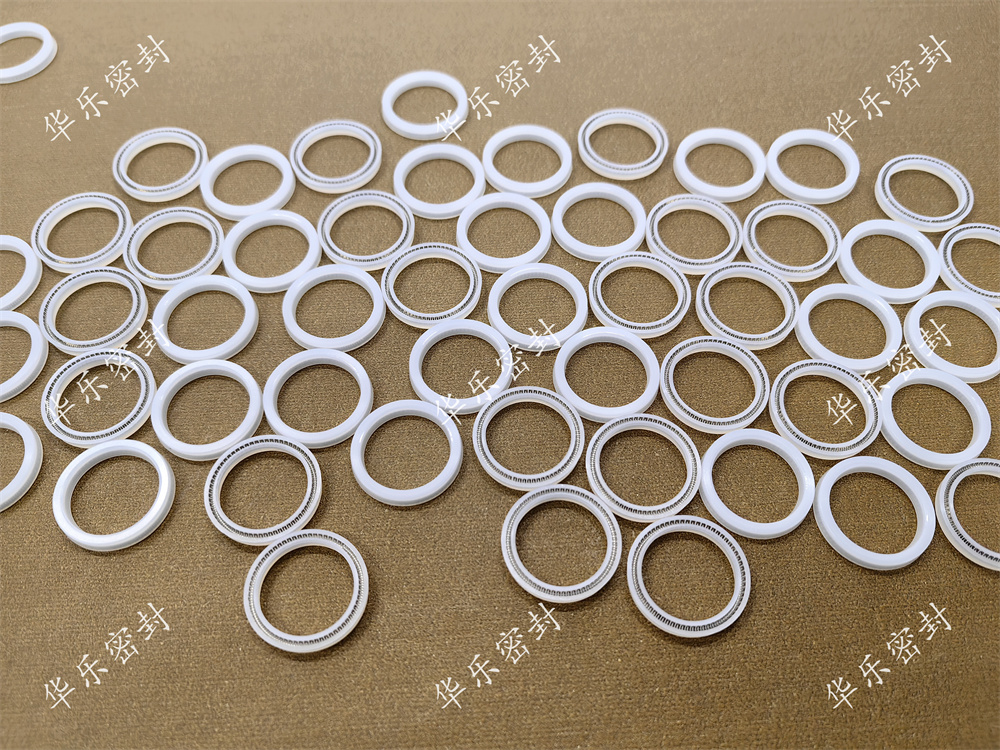

N型彈簧泛塞封的核心結構由兩部分構成:外部密封體與內部彈簧組件。這種“剛?cè)岵?jì)”的設計使其能夠適應復雜工況。
1. 外部密封體:特種材料的“化學盾牌”
密封體通常采用聚四氟乙烯(PTFE)或其改性材料,如填充碳纖維、玻璃纖維的PTFE復合材料。這類材料具備以下特性:
①耐化學腐蝕:可抵御強酸、強堿、有機溶劑等侵蝕,例如在氯堿工業中,普通橡膠密封圈可能被氯氣腐蝕,而PTFE密封體可穩定運行數千小時。
②低摩擦系數:摩擦系數僅為0.04-0.1,顯著低于橡膠密封圈的0.2-0.5,適用于高速旋轉或往復運動場景。
③寬溫域適應性:可在-200℃至260℃范圍內保持彈性,例如在液氮(-196℃)儲存罐或航空發動機燃燒室(250℃)中均能正常工作。
2. 內部彈簧:動態補償?shù)?ldquo;能量核心”
彈簧組件是泛塞封的“心臟”,通常采用SUS316不銹鋼或Inconel 718合金制成。其設計特點包括:
①懸臂梁結構:彈簧呈“C”形或“U”形,通過彈性變形提供持續徑向力。例如,在液壓缸活塞桿密封中,彈簧可補償0.5mm以內的軸向偏擺。
②預緊力調節:通過改變彈簧線徑、圈數或材質,可調整預緊力范圍。例如,在高壓水切割機(壓力達400MPa)中,需采用高強度彈簧以維持密封力。
③抗疲勞性能:經過10萬次循環測試后,彈簧力衰減率低于5%,確保長期穩定性。
二、密封原理:三重機制協同作用
N型彈簧泛塞封的密封性能源于彈性補償、彈簧蓄能和材料適應性的協同作用,其工作過程可分為三個階段。
1. 初始密封:彈簧預緊力建立基礎密封
當密封件安裝至溝槽后,彈簧被壓縮并產生徑向力,推動密封唇緊貼密封面。此時,密封體發生彈性變形,填充溝槽與軸之間的間隙。例如,在風電變槳油缸中,初始密封力可達0.5-1.5MPa,確保在零壓或負壓工況下無泄漏。
2. 動態密封:系統壓力與彈簧力的疊加效應
當介質壓力升高時,密封唇在壓力作用下進一步變形,形成“壓力輔助密封”。此時,彈簧力與介質壓力共同作用,使密封力呈非線性增長。例如,在液壓系統中,當壓力從0升至30MPa時,密封力可增加至初始值的3-5倍,確保高壓密封可靠性。
3. 磨損補償:彈簧的“自適應修復”能力
長期運行后,密封唇可能因磨損導致間隙增大。此時,彈簧通過彈性恢復力持續推動密封唇,補償磨損量。例如,在化工攪拌釜中,密封唇磨損0.2mm后,彈簧仍能維持90%以上的密封力,延長使用壽命。
三、技術優勢:突破傳統密封的“不可能三角”
傳統密封件常面臨“耐溫性、耐壓性、壽命”難以兼顧的矛盾,而N型彈簧泛塞封通過創新設計實現了性能突破。
1. 極端工況適應性
①高溫高壓:在航空發動機燃油泵中,密封件需承受260℃高溫和35MPa壓力,泛塞封通過PTFE與Inconel彈簧的組合,實現10萬小時無泄漏。
②低溫真空:在液氫儲存罐中,密封件需在-253℃和10^-6 Pa真空下工作,泛塞封采用PCTFE密封體和鈦合金彈簧,滿足極端條件。
2. 長壽命與低維護
①自潤滑特性:PTFE密封體表面可形成轉移膜,降低摩擦系數。例如,在食品灌裝機轉軸中,密封件壽命可達普通橡膠圈的5倍。
②免維護設計:在海上風電平臺中,泛塞封可連續運行3年無需更換,顯著降低維護成本。
3. 環保與安全
①無污染材料:在制藥設備中,泛塞封采用FDA認證的PTFE材料,避免介質污染。
②防爆性能:在石油化工裝置中,密封件通過ATEX防爆認證,確保易燃易爆環境下的安全性。
四、應用場景:從深海到太空的“全能選手”
N型彈簧泛塞封的卓越性能使其在多個領域成為首選密封方案。
1. 能源行業
①核電站:在反應堆冷卻劑泵中,密封件需承受15.5MPa壓力和343℃高溫,泛塞封采用碳化硅涂層PTFE和哈氏合金彈簧,確保核安全。
②頁巖氣開采:在壓裂車柱塞泵中,密封件需耐受含砂流體沖刷,泛塞封通過表面硬化處理,壽命提升3倍。
2. 航空航天
①火箭發動機:在液氧煤油發動機中,密封件需在-183℃至3300℃瞬態溫度變化下工作,泛塞封采用陶瓷纖維增強PTFE和鈮合金彈簧,實現可靠密封。
②衛星姿態控制:在飛輪儲能裝置中,密封件需在10^-9 Pa真空和10000rpm轉速下運行,泛塞封通過分子級表面處理,降低摩擦功耗。
3. 生命科學
①人工心臟:在血泵中,密封件需與血液長期接觸,泛塞封采用生物相容性PTFE和鈦合金彈簧,通過ISO 10993生物安全性測試。
②基因測序儀:在微流控芯片中,密封件需實現納升級液體控制,泛塞封通過微米級加工精度,確保檢測準確性。
五、未來展望:智能密封與材料革命
隨著工業4.0的推進,N型彈簧泛塞封正朝著智能化、微型化方向發展。
1.智能監測:集成應變傳感器,實時監測密封力變化,預測維護周期。
2.納米材料:采用石墨烯增強PTFE,將摩擦系數降至0.01以下,提升高速密封性能。
3.3D打?。?/font>通過金屬粉末激光燒結技術,實現復雜彈簧結構的一體化制造。
結語:工業文明的“隱形基石”
N型彈簧泛塞封的誕生,標志著人類在極端工況密封技術上的重大突破。它不僅是工程師智慧的結晶,更是工業文明進步的縮影。從深海到太空,從微觀芯片到巨型裝備,這一“隱形冠軍”正默默守護著現代工業的每一道防線。未來,隨著材料科學與智能制造的深度融合,泛塞封技術必將為人類探索未知領域提供更可靠的保障。
