在工業密封領域，彈簧蓄能密封圈憑借其卓越的密封性能、廣泛的適用工況和長壽命等優勢，成為眾多設備不可或缺的關鍵部件。從石油化工的高壓反應釜到航空航天的高精度液壓系統，從食品醫藥的潔凈設備到深海探測的極端環境，彈簧蓄能密封圈都發揮著至關重要的作用。然而，要確保其性能得到充分發揮，就必須遵循嚴格的設計規范。

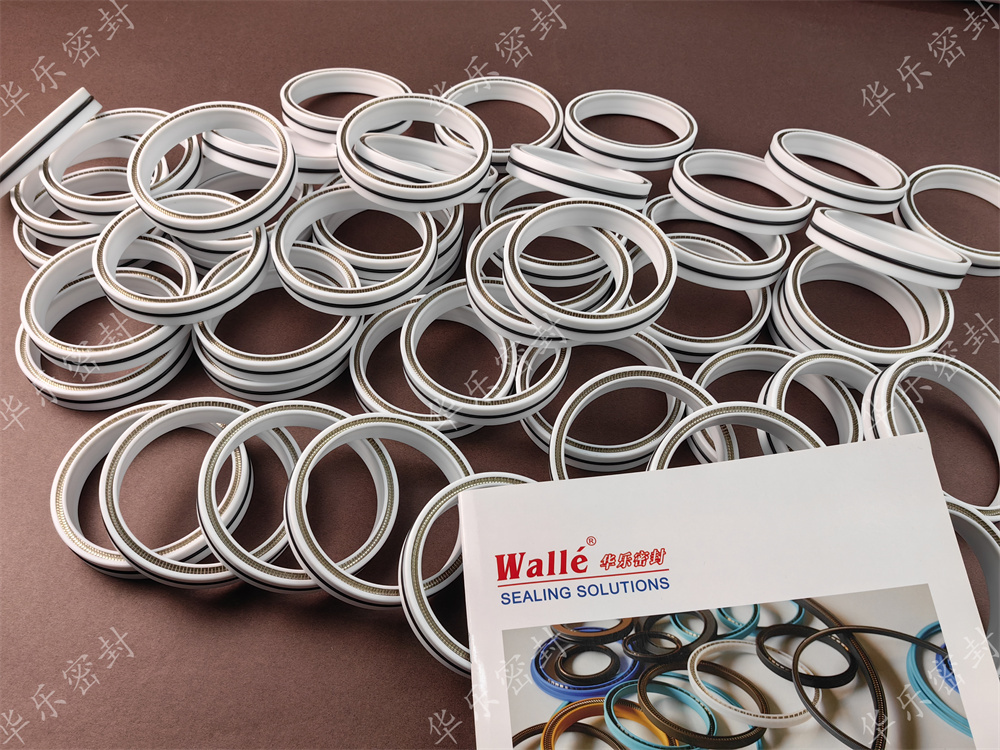

一、結構型式設計規范
彈簧蓄能密封圈的結構型式多樣，常見的有徑向螺旋彈簧密封圈、徑向V型彈簧密封圈、端面螺旋彈簧密封圈和端面V型彈簧密封圈等。徑向螺旋彈簧密封圈適用于軸、孔密封，其截面呈U形的夾套與截面為圓環狀的螺旋彈簧組合，能夠在軸向提供穩定的密封力。例如在液壓缸的活塞密封中，徑向螺旋彈簧密封圈可以有效防止液壓油泄漏，保證液壓系統的正常運行。端面V型彈簧密封圈則主要用于平面密封，其截面呈U形的夾套與截面為V形的彈簧組合，能夠適應法蘭面的微小變形，確保密封效果。
在設計結構型式時，需充分考慮密封部位的具體工況。對于旋轉密封場景，如飛行器的液壓系統，應選擇螺旋彈簧與PTFE唇組合的結構，以獲得均勻的徑向力，減少磨損和泄漏風險。對于往復密封場景，如隔膜壓縮機的膜頭密封，V型彈簧結構更為合適，其雙向壓力補償能力可有效應對往復運動中的壓力變化。
二、尺寸設計規范
彈簧蓄能密封圈的尺寸設計直接關系到密封效果和安裝的可行性。根據JB/T 14581—2024《閥門用彈簧蓄能密封圈》標準，不同結構型式的密封圈有對應的溝槽推薦尺寸。例如，徑向螺旋彈簧密封圈的溝槽深度、溝槽外徑、溝槽寬度等都有明確規定。在設計過程中，要確保密封圈的尺寸與密封槽或密封軸相匹配。如果密封圈尺寸過大，可能會導致安裝困難，甚至損壞密封圈；如果尺寸過小，則無法形成有效的密封。
同時，還需考慮密封圈的壓縮量和彈性變形。合理的壓縮量能夠保證密封唇與密封面緊密貼合，但過大的壓縮量會增加摩擦力，加速密封圈的磨損。一般來說，彈簧蓄能密封圈的安裝壓縮量應控制在一定范圍內，具體數值可根據密封圈的材料、結構和使用工況來確定。
三、材料選擇規范
（一）夾套材料
夾套材料是彈簧蓄能密封圈與密封介質直接接觸的部分，其性能直接影響密封效果。常見的夾套材料有PTFE（聚四氟乙烯）、填充PTFE、PEEK（聚醚醚酮）等。PTFE具有優異的耐溫范圍（-268℃至+260℃）、低摩擦系數（低至0.04）和化學惰性，適用于超低溫液氮、強酸堿等介質。填充PTFE通過添加碳纖維、石墨或聚苯酯等材料，可顯著提高耐磨性，適用于高壓往復運動場景。PEEK則具有耐溫300℃以上、抗輻射性能優異的特點，適用于核電設備等高溫、高輻射環境。
（二）彈簧材料
彈簧材料需具備良好的耐腐蝕性和彈性穩定性。常用的彈簧材料有316L不銹鋼、Inconel 718、Elgiloy合金等。316L不銹鋼適用于常規化工環境，成本較低；Inconel 718耐高溫氧化，適用于航空液壓系統；Elgiloy合金彈性極限高，適用于超高壓密封。部分高端型號在彈簧腔內填充硅膠，形成無金屬接觸的潔凈密封，適用于食品、醫藥行業。
四、密封性能設計規范
（一）初始密封
彈簧蓄能密封圈在安裝時，彈簧受壓產生向外張力，使密封唇緊貼溝槽形成基礎密封。這一過程要求彈簧的預緊力足夠大，以確保在系統未啟動或處于低壓狀態時仍能維持零泄漏。例如，某型號密封圈在安裝后，彈簧壓縮量可達初始高度的30%，提供持續的初始密封力。
（二）壓力輔助
隨著系統壓力升高，介質壓力直接作用于密封唇，進一步推動夾套與密封面貼合，形成“自增強”效應。這種效應使密封力隨壓力升高而線性增加，確保高壓工況下的可靠性。實測數據顯示，在20MPa壓力下，密封唇與溝槽的接觸應力可提升至初始值的2.5倍。
（三）磨損補償
長期運行中，密封面磨損或零件偏心會導致間隙增大。此時，彈簧持續釋放彈性勢能，推動夾套唇部自動補償磨損量。某實驗顯示，在模擬1mm偏心工況下，密封圈仍能保持泄漏率低于0.1mL/h，遠超傳統O型圈的補償能力。
五、安裝與維護設計規范
（一）安裝要求
在安裝彈簧蓄能密封圈時，要使用合適的工具，避免對密封圈造成損傷。對于開口朝內或朝外的安裝方式，需根據具體應用場景進行選擇。在液壓系統中，液壓缸的活塞密封常采用開口朝內的密封圈，以便更好地抵抗內部介質壓力；而在離心泵的軸封中，則常采用開口朝外的密封圈，以適應軸的微小偏心和振動。
同時，要確保密封圈安裝到位，密封唇與密封面正確貼合。與密封圈唇邊接觸的溝槽表面粗糙度Ra值應不大于0.4μm，以減少磨損和泄漏風險。
（二）維護要求
定期檢查密封圈的工作狀態是確保其長期穩定運行的關鍵。檢查內容包括密封圈是否有磨損、老化、泄漏等情況。如果發現密封圈出現異常，應及時進行維修或更換。在一些關鍵設備中，還可以安裝密封狀態監測系統，實時監測密封圈的工作狀態，提前預警潛在問題。
六、檢驗與試驗設計規范
（一）尺寸檢查
采用游標卡尺、π尺、千分尺或快速投影測量儀等工具，對密封圈的尺寸進行檢查，確保其符合設計要求。尺寸檢查項目包括密封圈的外徑、內徑、高度、寬度等。
（二）外觀檢查
檢查密封圈的外觀是否有熔接紋、割口、龜裂、雜質、聚合物孔洞等缺陷，以及是否有明顯的飛邊、毛刺等。外觀缺陷可能會影響密封圈的密封性能和使用壽命。
（三）密封性能試驗
在常溫下，將被試密封圈放入測試工裝內，將試驗介質由一側充入測試工裝，并升壓至密封圈最高使用壓力，待穩定后保壓至少2min，在檢漏口檢測泄漏量。通過密封性能試驗，可以驗證密封圈的密封效果是否符合設計要求。
彈簧蓄能密封圈的設計規范涵蓋了結構型式、尺寸、材料、密封性能、安裝與維護以及檢驗與試驗等多個方面。遵循這些規范，能夠確保彈簧蓄能密封圈在各種工況下都能發揮出最佳的密封性能，為工業設備的安全穩定運行提供有力保障。隨著工業技術的不斷發展，彈簧蓄能密封圈的設計規范也將不斷完善和優化，以適應更加復雜和苛刻的工況需求。
