在極端工況下，傳統密封件常因材料老化、溫度波動或壓力沖擊而失效，導致設備停機、介質泄漏甚至安全事故。而彈簧蓄能密封圈憑借其獨特的結構設計、材料選擇與工作機制，成為解決復雜密封難題的"全能選手"。本文將深入解析其技術原理、核心優勢及應用場景，揭示這一工業密封裝置如何重新定義密封可靠性。
一、技術原理：彈簧與聚合物材料的協同效應

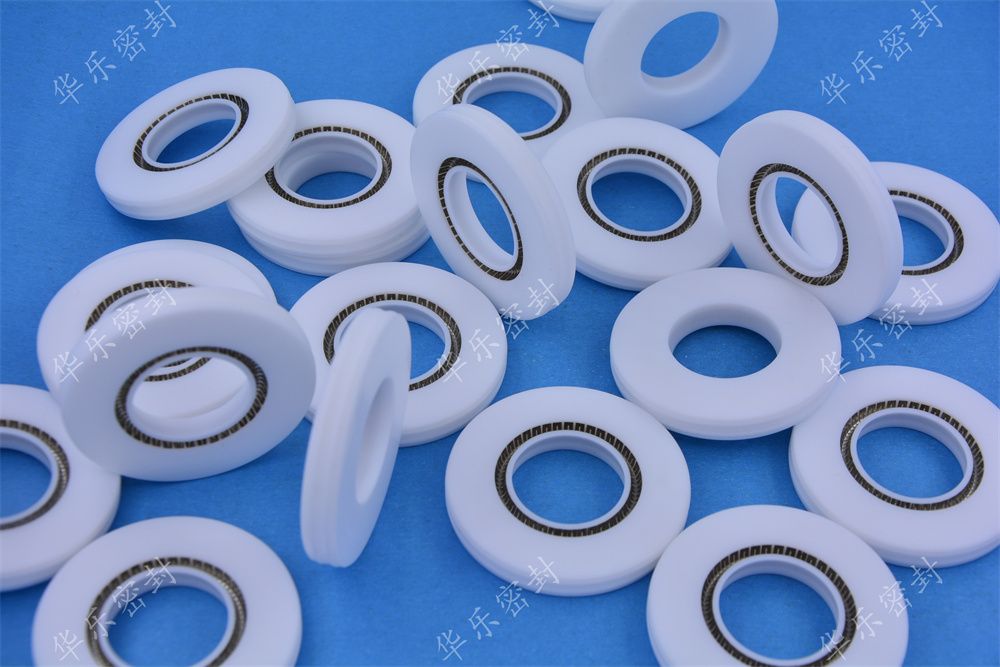

彈簧蓄能密封圈的核心結構由耐腐蝕金屬?gòu)椈膳c高性能聚合物夾套組成，其工作機制可拆解為三個關鍵階段：
1. 初始密封：彈簧預緊力構建基礎防線
當密封圈被壓入溝槽時，內置彈簧受壓產生向外的徑向力，推動聚合物夾套的密封唇緊貼溝槽壁。這一過程形成機械預緊密封，即使系統未啟動或處于低壓狀態，仍能維持零泄漏。例如，某型號密封圈在安裝后，彈簧壓縮量可達初始高度的30%，提供持續的初始密封力。
2. 壓力輔助：系統壓力強化密封效能
隨著系統壓力升高，介質壓力直接作用于密封唇，進一步推動夾套與密封面貼合。這種"自增強"效應使密封力隨壓力升高而線性增加，形成動態密封平衡。實測數據顯示，在20MPa壓力下，密封唇與溝槽的接觸應力可提升至初始值的2.5倍，確保高壓工況下的可靠性。
3. 磨損補償：彈簧的"自適應"修復能力
長期運行中，密封面磨損或零件偏心會導致間隙增大。此時，彈簧持續釋放彈性勢能，推動夾套唇部自動補償磨損量。某實驗顯示，在模擬1mm偏心工況下，密封圈仍能保持泄漏率低于0.1mL/h，遠超傳統O型圈的補償能力。
二、材料科學：極端工況下的性能突破
1. 聚合物夾套：化學惰性與機械強度的平衡
主流夾套材料包括：
①PTFE（聚四氟乙烯）：耐溫范圍-268℃至+260℃，摩擦系數低至0.04，適用于超低溫液氮、強酸堿等介質。
②填充PTFE：添加碳纖維、石墨或聚苯酯后，耐磨性提升3-5倍，適用于高壓往復運動場景。
③PEEK（聚醚醚酮）：耐溫300℃以上，抗輻射性能優異，適用于核電設備。
2. 金屬?gòu)椈桑耗透g與彈性穩定的雙重保障
彈簧材質選擇需兼顧耐腐蝕性與彈性模量：
①316L不銹鋼：適用于常規化工環境，成本較低。
②Inconel 718：耐高溫氧化，適用于航空液壓系統。
③Elgiloy合金：彈性極限高，適用于超高壓密封。
3. 特殊設計：潔凈型與防旋轉結構
部分高端型號在彈簧腔內填充硅膠，形成無金屬接觸的潔凈密封，適用于食品、醫藥行業。防旋轉法蘭邊設計則通過機械限位，避免密封圈在高速旋轉中跟轉，降低磨損風險。
三、性能優勢：超越傳統密封的六大維度
1. 極端溫度適應性
從-200℃液氫儲罐到+300℃高溫反應釜，彈簧蓄能密封圈均可穩定工作。某深海探測器在-196℃液氧環境中連續運行1000小時，泄漏率未超過0.05mL/h。
2. 超高壓與真空密封能力
標準型號可承受45MPa動態壓力，定制化設計可達100MPa以上。在真空環境中，彈簧預緊力可確保密封面貼合，泄漏率低于1×10?? Pa·m³/s。
3. 長壽命與低維護
金屬?gòu)椈蔁o(wú)老化問題，聚合物夾套耐磨性優異。某風電變槳油缸采用該密封圈后，維護周期從6個月延長至5年，全生命周期成本降低60%。
4. 低摩擦與高效能
短厚密封唇設計降低摩擦損耗，特別適用于伺服油缸等高精度設備。實測數據顯示，其摩擦系數僅為傳統格萊圈的1/3，動態響應速度提升40%。
5. 化學兼容性
除可溶性堿金屬、高溫氟氣外，幾乎不與任何化學介質反應。某石化企業反應釜采用填充PTFE夾套的密封圈后，介質腐蝕導致的泄漏事故減少90%。
6. 快速反應與輕量化
安裝溝槽尺寸小，油缸結構件可更輕量化。某高速液壓機采用該密封圈后，系統響應時間縮短至0.1秒，能耗降低15%。
四、應用場景：跨行業的解決方案
1. 能源與化工領域
①石油開采：井下工具密封，承受200MPa超高壓與150℃高溫。
②核電設備：反應堆冷卻劑泵密封，抗輻射與耐高溫性能關鍵。
③LNG儲運：-162℃低溫閥門密封，確保零泄漏。
2. 高端裝備制造
①航空航天：飛行器液壓系統密封，重量輕且可靠性高。
②半導體設備：真空腔體密封，潔凈度達Class 1級別。
③醫療設備：注射器、輸液泵密封，符合FDA標準。
3. 新興技術領域
①氫能儲能：高壓儲氫罐密封，承受70MPa壓力。
②深海探測：全海深載人潛水器密封，耐壓110MPa。
③超導磁體：-269℃液氦環境密封，維持超導狀態。
五、技術挑戰與未來趨勢
盡管優勢顯著，彈簧蓄能密封圈仍面臨成本較高、安裝要求嚴苛等挑戰。未來技術發展方向包括：
1.材料創新：開發自潤滑、自修復的智能聚合物。
2.結構優化：3D打印定制化密封圈，適應復雜溝槽。
3.智能監測：集成傳感器實時監測密封狀態。
結語：密封技術的革命性突破
彈簧蓄能密封圈通過彈簧與聚合物的協同作用，實現了從極低溫到超高壓、從強腐蝕到高潔凈的全面覆蓋。其技術原理不僅顛覆了傳統密封的設計邏輯，更推動了工業設備向更高可靠性、更長壽命的方向發展。隨著材料科學與智能制造的進步，這一"全能密封王"將在更多領域展現其不可替代的價值。
