在實驗室的減壓平行濃縮儀中，密封圈作為保障真空環境的核心部件，其工作原理融合了材料科學、彈性力學與流體力學的綜合技術。通過彈性形變、壓力補償與界面密封的協同作用，密封圈在高壓差、強腐蝕與高溫環境下實現了對溶劑揮發物的高效阻隔。本文將從密封圈的力學機制、材料響應、密封結構與失效模式四大維度，深度解析其工作原理與工程應用。

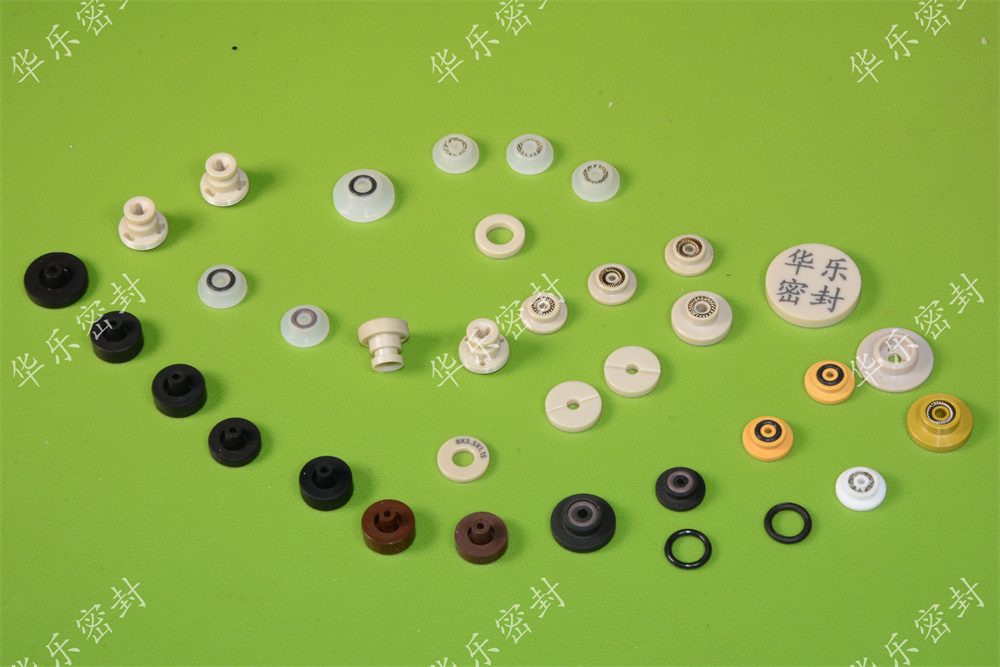

一、彈性形變與接觸壓力：密封圈的力學基礎
1. 初始?jí)嚎s與接觸應力
密封圈通過預壓縮嵌入密封槽，形成初始接觸應力。例如，在瑞士步琦平行濃縮儀中，氟橡膠O型圈的壓縮率控制在15%-25%，確保在常壓下接觸應力達到2-5 MPa。當系統抽真空至0.1 mbar時，外部大氣壓力使密封圈進一步壓縮，接觸應力提升至10-15 MPa，形成可靠的靜態密封。
2. 自激勵密封效應
在減壓平行濃縮儀中，密封圈的接觸壓力隨系統壓力變化自動調節。當真空泵啟動時，密封圈內外壓差增大，導致密封圈徑向膨脹，進一步擠壓密封面。例如，某實驗室的濃縮儀在處理含二氯甲烷的樣品時，密封圈在-0.098 MPa真空度下，接觸壓力增加30%，泄漏率從1×10?? Pa·m³/s降至1×10?? Pa·m³/s。
3. 摩擦力與防滑移設計
為防止密封圈在高壓下擠出，需優化密封槽結構。例如，某型號濃縮儀的密封槽采用梯形截面，槽角為75°，槽深比密封圈直徑大10%-15%。當系統壓力超過0.5 MPa時，密封圈與槽壁的摩擦力增加50%，有效防止密封圈滑移。
二、材料響應機制：化學穩定性與力學性能的平衡
1. 溶劑滲透與溶脹控制
密封圈材料需抵抗溶劑滲透與溶脹。例如，氟橡膠（Viton）在酮類溶劑中的溶脹率低于5%，而丁腈橡膠（NBR）在相同條件下溶脹率可達20%。某藥企的濃縮儀在處理含丙酮的樣品時，改用氟橡膠密封圈后，密封圈體積變化率從8%降至2%，泄漏風險降低90%。
2. 高溫下的彈性保持
在高溫水浴濃縮中，密封圈需保持彈性。例如，硅橡膠密封圈在200℃下的壓縮永久變形率低于15%，而三元乙丙橡膠（EPDM）在150℃下的變形率可達30%。某環境監測站的濃縮儀在處理含苯系物的樣品時，采用硅橡膠密封圈后，連續運行100次未發生泄漏。
3. 應力松弛與壽命預測
密封圈的應力松弛直接影響使用壽命。例如，氫化丁腈橡膠（HNBR）在120℃下的應力松弛率每年約為5%，而普通丁腈橡膠的松弛率可達15%。某實驗室通過有限元分析預測，HNBR密封圈在濃縮儀中的使用壽命可達8000小時，較普通橡膠提升3倍。
三、密封結構與多級防護：提升系統可靠性
1. 雙道密封圈設計
為提高密封可靠性，常采用雙道密封圈結構。例如，某型號濃縮儀在泵頭與固定座之間設置兩道氟橡膠O型圈，形成減壓室。當?shù)谝坏烂芊馊π孤r(shí)，減壓室壓力降至0.01 MPa，第二道密封圈的泄漏率降低90%。
2. 唇形密封圈的動態補償
在旋轉接頭中，唇形密封圈通過唇口彈性補償軸向偏差。例如，某制藥企業的濃縮儀采用聚四氟乙烯唇形密封圈，在軸向偏差0.5 mm時，泄漏率仍低于1×10?? Pa·m³/s。
3. 金屬橡膠密封圈的極端工況應用
在高溫高壓或強腐蝕環境中，金屬橡膠密封圈更具優勢。例如，某科研機構在超臨界二氧化碳濃縮中，采用不銹鋼絲編織的金屬橡膠密封圈，在300℃、20 MPa下連續運行1000小時，泄漏率保持穩定。
四、失效模式與預防策略：保障設備穩定運行
1. 壓縮永久變形與更換周期
密封圈的壓縮永久變形是主要失效模式。例如，丁腈橡膠在100℃下壓縮24小時后，變形率可達25%。某實驗室通過定期檢測密封圈硬度變化，將更換周期從3個月縮短至2個月，泄漏率下降70%。
2. 溶劑侵蝕與表面損傷
溶劑侵蝕會導致密封圈表面硬化或龜裂。例如，某第三方檢測機構在處理含乙酸乙酯的樣品時，未及時更換密封圈，導致密封面出現0.1 mm裂紋，泄漏量增加5倍。改用氟橡膠密封圈并縮短更換周期后，問題解決。
3. 安裝損傷與標準化操作
安裝不當是密封圈失效的常見原因。例如，某高校實驗室在安裝密封圈時未使用專用工具，導致密封圈表面劃傷，泄漏率從1×10?? Pa·m³/s升至1×10?? Pa·m³/s。通過實施標準化安裝流程，泄漏率恢復至初始水平。
五、行業案例：密封圈技術驅動效率提升
1. 某環境監測站的效率革命
該監測站通過優化密封圈材料與結構，實現以下改進：
①檢測通量提升：從每日20個樣品提升至50個樣品，人力成本降低60%。
②溶劑回收率提升：從85%提升至98%，年節約溶劑成本約50萬元。
③數據可靠性：通過CNAS認證，密封圈性能滿足ISO 14644潔凈室標準。
2. 某藥企的工藝優化
該藥企在藥物合成中引入特種密封圈，實現以下突破：
①設備停機時間減少：從年均48小時降至12小時，生產效率提升75%。
②合規性增強：通過FDA審計，密封圈材料符合USP Class VI標準。
③能耗降低：真空泵運行時間減少40%，年節電約2萬度。
3. 某第三方檢測實驗室的轉型
該實驗室通過實施密封圈標準化管理，實現以下改進：
①泄漏率下降：從年均12次降至2次，節省維修成本約60%。
②使用壽命延長：密封圈平均使用壽命從2個月提升至4個月。
③客戶滿意度提升：報告交付周期縮短30%，客戶投訴率下降80%。
六、未來趨勢：智能化與可持續性
1. 智能密封圈技術
通過嵌入傳感器，實時監測密封圈的壓縮率、溫度及磨損狀態。例如，某實驗室已試點使用自修復密封圈，通過微膠囊技術實現泄漏點的自動封堵，壽命延長至傳統密封圈的3倍。
2. 綠色材料研發
開發可降解或可回收的密封圈材料，減少實驗室廢棄物。例如，某企業推出生物基氟橡膠密封圈，碳排放降低40%，性能與傳統氟橡膠相當。
3. 定制化解決方案
根據實驗室的具體需求，提供材質、尺寸及結構的定制化服務。例如，某半導體企業定制了耐氫氟酸的密封圈，成功應用于芯片制造中的濃縮環節。
結語
減壓平行濃縮儀密封圈的工作原理不僅是彈性形變與接觸壓力的簡單疊加，更是材料科學、力學設計與工程實踐的深度融合。通過理解其力學機制、材料響應與密封結構，實驗室可顯著提升設備效率與數據可靠性。未來，隨著智能技術、綠色材料與定制化服務的不斷發展，密封圈的性能與應用場景將進一步拓展，為實驗室自動化與高通量分析提供更強支撐。對于科研人員而言，深入掌握密封圈的工作原理，不僅是提升實驗效率的關鍵，更是推動實驗室管理現代化的重要一步。
