在工業設備中,密封件的性能直接決定了設備的可靠性、安全性與使用壽命。傳統密封件在高溫、高壓、強腐蝕等極端工況下易出現泄漏、磨損或老化問題,而泛塞封作為一種高性能密封件,憑借其獨特的結構設計與材料優勢,逐漸成為工業領域的“密封利器”。其中,V型多層彈簧泛塞封通過優化彈簧結構與密封環材料,進一步提升了密封性能,成為液壓、化工、航空航天等領域的優選方案。本文將深入解析V型多層彈簧泛塞封的核心技術參數及其應用優勢。

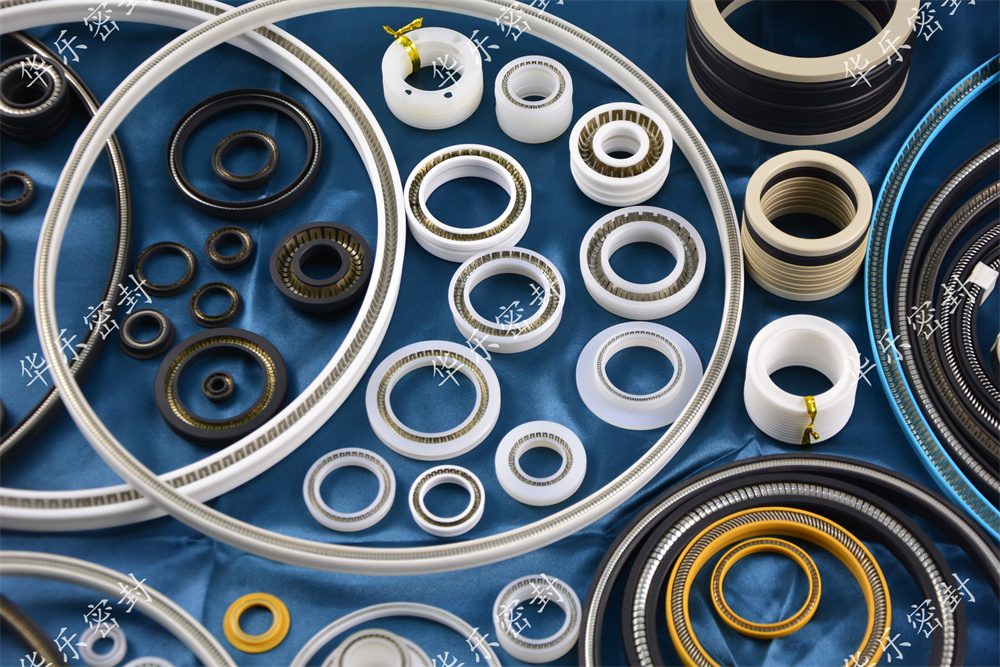

一、V型多層彈簧泛塞封的結構設計
1. V型彈簧的力學特性
V型彈簧是V型多層彈簧泛塞封的核心部件,其獨特的V型結構使其在受力時能夠產生均勻的彈性變形。與傳統的O型或S型彈簧相比,V型彈簧的彈力更集中于密封唇的前緣,形成可靠的擦拭作用,確保密封件與密封面緊密貼合。此外,V型彈簧具有中等負載和變形范圍,能夠適應密封面的微小變形或尺寸偏差,保證密封的穩定性。
2.多層彈簧的協同作用
V型多層彈簧泛塞封采用多層彈簧設計,通過疊加多個V型彈簧,進一步提升了密封件的彈性補償能力。多層彈簧的協同作用體現在:
①負載均勻分布:多層彈簧能夠分散應力,避免單層彈簧因局部過載而失效。
②補償能力增強:多層彈簧的疊加效應使密封件能夠適應更大的尺寸偏差和壓力波動。
③壽命延長:多層彈簧減少了單層彈簧的疲勞損傷,延長了密封件的使用壽命。
3.密封環的材料選擇
密封環是V型多層彈簧泛塞封的另一關鍵部件,其材料選擇直接影響密封性能。常見的密封環材料包括:
①PTFE(聚四氟乙烯):具有優異的化學穩定性、自潤滑性和低摩擦系數,適用于大多數工業介質。
②填充PTFE:通過添加青銅、碳纖維、玻纖等填料,可進一步提升PTFE的耐磨性、導熱性和抗蠕變性。
③工程塑料:如PEEK(聚醚醚酮)、PI(聚酰亞胺)等,適用于高溫、高壓或強腐蝕性工況。
二、V型多層彈簧泛塞封的核心技術參數
1.尺寸參數
V型多層彈簧泛塞封的尺寸參數需根據具體應用場景進行定制,常見的尺寸范圍包括:
①內徑(ID):通常為6mm至2000mm,可滿足從小型液壓元件到大型化工管道的密封需求。
②外徑(OD):根據內徑和密封溝槽尺寸確定,一般比內徑大2mm至10mm。
③截面高度(H):通常為1mm至5mm,影響密封件的壓縮量和彈性補償能力。
2.彈簧參數
V型多層彈簧泛塞封的彈簧參數直接影響其密封性能,關鍵參數包括:
①彈簧材料:常用材料包括301不銹鋼、304不銹鋼、316L不銹鋼、718鎳基合金和C276哈氏合金。不同材料的耐腐蝕性、耐高溫性和機械強度差異顯著,需根據工況選擇。
②彈簧厚度:通常為0.1mm至0.5mm,影響彈簧的剛度和負載能力。
③彈簧層數:一般為2層至5層,層數越多,彈性補償能力越強,但成本也相應增加。
④彈簧預緊力:根據密封壓力和介質特性確定,通常為5N至500N。
3.性能參數
V型多層彈簧泛塞封的性能參數是其技術優勢的直接體現,關鍵參數包括:
①工作壓力:通常為0MPa至45MPa,部分高性能型號可承受更高壓力。
②工作溫度:根據密封環和彈簧材料的不同,工作溫度范圍可達-200℃至300℃。
③摩擦系數:PTFE密封環的摩擦系數通常為0.04至0.1,顯著低于橡膠密封件,可減少設備能耗和磨損。
④泄漏率:在標準工況下,泄漏率可控制在1×10?? cm³/s以下,滿足無泄漏要求。
⑤壽命:在正常工況下,V型多層彈簧泛塞封的壽命可達20000小時以上,顯著高于傳統密封件。
三、V型多層彈簧泛塞封的應用優勢
1.卓越的密封性能
V型多層彈簧泛塞封通過V型彈簧的均勻彈力分布和多層彈簧的協同作用,能夠適應密封面的微小變形或尺寸偏差,確保密封的可靠性。即使在高壓、高溫或強腐蝕性工況下,仍能保持低泄漏率。
2.廣泛的工況適應性
V型多層彈簧泛塞封的密封環材料和彈簧材料可根據具體工況進行定制,適用于以下極端環境:
①高溫環境:采用耐高溫材料(如PI、PEEK)和耐高溫彈簧(如718鎳基合金),可在300℃以上高溫下穩定運行。
②強腐蝕環境:采用C276哈氏合金彈簧和填充PTFE密封環,可耐受濃硫酸、濃鹽酸等強腐蝕性介質。
③高壓環境:通過優化彈簧層數和預緊力,可承受高達45MPa的壓力。
3.長壽命與低維護
V型多層彈簧泛塞封的耐磨性、耐腐蝕性和自潤滑性顯著降低了密封件的磨損率,延長了使用壽命。此外,其低摩擦特性減少了設備能耗和磨損,降低了維護成本。
4.安裝便捷與兼容性強
V型多層彈簧泛塞封采用標準化設計,安裝便捷,且可兼容多種密封溝槽結構。其緊湊的結構設計使其適用于空間受限的工況。
四、V型多層彈簧泛塞封的典型應用案例
1.石油化工行業
在石油化工管道的法蘭連接和接頭部位,V型多層彈簧泛塞封用于防止流體泄漏。化工管道輸送的流體常具有腐蝕性和高壓特點,V型彈簧可補償管道在溫度變化和流體壓力波動時的微小變形,確保密封效果。例如,在輸送濃硫酸、濃鹽酸的管道中,C276哈氏合金彈簧和填充PTFE密封環的組合可抵御化學腐蝕,維持管道的密封性。
2.航空航天領域
在航空航天設備中,V型多層彈簧泛塞封用于發動機燃油系統、液壓系統和潤滑系統的密封。其耐高溫、耐腐蝕和低摩擦特性可滿足極端工況要求。例如,在火箭發動機的燃料系統中,718鎳基合金彈簧和PI密封環的組合可承受高溫氫氣和高壓環境,確保設備的穩定運行。
3.液壓與氣動系統
在液壓缸、氣缸和閥門中,V型多層彈簧泛塞封用于防止介質泄漏。其低摩擦特性可減少設備能耗和磨損,延長使用壽命。例如,在工程機械的液壓缸中,304不銹鋼彈簧和填充PTFE密封環的組合可承受高壓油液和往復運動,確保密封的可靠性。
4.食品與制藥行業
在食品和制藥設備中,V型多層彈簧泛塞封用于容器、閥門和泵的密封。其材料符合FDA標準,且無污染風險。例如,在乳制品加工設備中,PTFE密封環和316L不銹鋼彈簧的組合可耐受高溫蒸汽和酸性介質,確保產品的質量和安全。
五、V型多層彈簧泛塞封的未來發展趨勢
隨著工業技術的不斷進步,V型多層彈簧泛塞封將朝著以下方向發展:
1.材料創新:開發新型耐高溫、耐腐蝕材料,進一步提升密封性能。
2.智能化設計:結合傳感器技術,實現密封狀態的實時監測和預警。
3.定制化服務:根據客戶需求提供個性化設計,滿足特殊工況需求。
V型多層彈簧泛塞封憑借其獨特的結構設計、卓越的技術參數和廣泛的應用優勢,已成為工業密封領域的高性能解決方案。從石油化工到航空航天,從液壓系統到食品制藥,V型多層彈簧泛塞封正以其可靠性和長壽命,為工業設備的穩定運行保駕護航。未來,隨著技術的不斷進步,V型多層彈簧泛塞封的應用前景將更加廣闊。
