在工業密封領域，泛塞封（Spring Energized Seal）憑借其卓越的密封性能與適應性，成為極端工況下的核心元件。其中，S型彈簧泛塞封因其獨特的恒定載荷特性與低摩擦優勢，在液壓、航空航天、半導體等高精度場景中展現出不可替代的價值。本文從材料、設計、制造到應用，系統解析S型彈簧泛塞封的技術標準，為行業提供技術參考。
一、材料選擇：性能與耐久性的基石

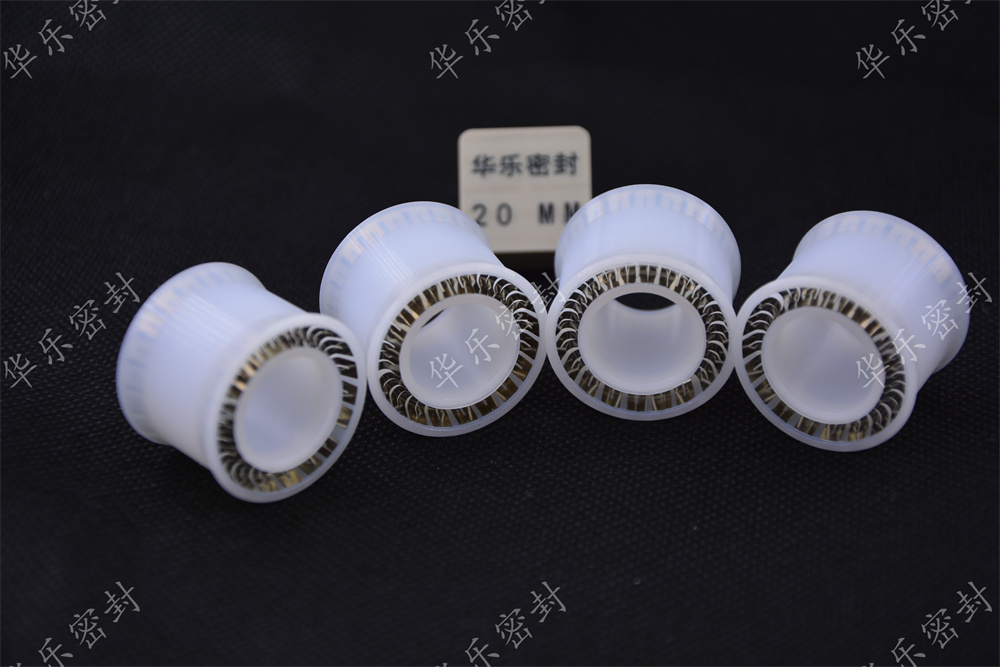

S型彈簧泛塞封的核心結構由密封外環與內置彈簧組成，材料選擇直接決定其密封效果與壽命。
1. 密封外環材料
密封外環通常采用高性能氟塑料或工程塑料，需滿足以下標準：
①耐化學性：在-200℃至260℃范圍內，抵抗酸、堿、溶劑等介質侵蝕。例如，PTFE（聚四氟乙烯）對98%濃硫酸、航空煤油等介質具有優異耐受性，而PEEK（聚醚醚酮）則適用于高溫蒸汽環境。
②耐磨性：通過ASTM G99標準檢測，摩擦系數需≤0.1，磨耗量≤0.05mm/1000小時。某廠商采用填充玻璃纖維的PTFE，使耐磨性提升3倍。
③尺寸穩定性：熱膨脹系數需≤5×10??/℃，避免因溫度變化導致密封失效。例如，在核電站冷卻系統中，密封外環需承受300℃溫差而不發生變形。
2. 彈簧材料
S型彈簧采用不銹鋼絲加工成傾斜線圈，材料需符合以下要求：
①耐腐蝕性：根據ASTM A240標準，316L不銹鋼在氯離子環境中耐點蝕當量（PREN）≥30，適用于海水淡化設備；C276合金則適用于濃硫酸、鹽酸等強腐蝕場景。
②力學性能：抗拉強度≥1800MPa，屈服強度≥1200MPa，確保在高壓下不變形。某航空發動機密封件采用718合金彈簧，可在650℃高溫下保持彈性。
③疲勞壽命：通過ISO 1099標準測試，循環次數需≥10?次。例如，在液壓系統中，S型彈簧需承受25MPa壓力波動而不失效。
二、設計規范：結構與性能的平衡
S型彈簧泛塞封的設計需兼顧密封力、摩擦力與安裝適配性，以下為關鍵技術標準。
1. 彈簧幾何參數
①線圈傾角：S型彈簧的傾斜角度通常為15°-30°，確保在0.5-3mm變形范圍內載荷波動≤5%。某廠商通過有限元分析優化傾角，使密封力穩定性提升40%。
②線徑與圈數：線徑需根據工況壓力選擇，例如在100MPa高壓下，線徑需≥1.2mm；圈數則影響彈簧剛度，通常為8-15圈。
③自由高度與壓縮比：自由高度需滿足溝槽深度要求，壓縮比控制在15%-25%，避免過度壓縮導致彈性損失。
2. 密封外環結構
①唇口設計：唇口角度需為30°-45°，確保在0.1MPa低壓下即可形成有效密封。某半導體設備密封件采用45°唇口，泄漏率降低至1×10?? Pa·m³/s。
②壁厚與硬度：壁厚需≥1.5mm，硬度控制在Shore D 60-70，兼顧剛性與彈性。例如，在食品包裝機械中，采用硬度Shore D 65的密封外環，可抵抗高頻往復運動沖擊。
③防擠出設計：在高壓工況下，需在密封外環背部增加防擠出擋圈，擋圈硬度應比密封外環高10 Shore D。
3. 安裝溝槽標準
①尺寸公差：溝槽寬度公差需控制在±0.05mm，深度公差±0.1mm，確保密封件安裝到位。例如，在液壓缸中，溝槽粗糙度Ra需≤0.8μm，避免損傷密封唇。
②倒角與圓角：溝槽入口倒角R0.3-0.5mm，底部圓角R0.5-1mm，減少應力集中。某工程機械廠商通過優化溝槽設計，使密封件壽命延長2倍。
③分體式溝槽：對于大型密封件，可采用分體式溝槽，便于安裝與維護。例如，在風電齒輪箱中，分體式溝槽使密封件更換時間縮短60%。
三、制造工藝：精度與質量的保障
S型彈簧泛塞封的制造涉及材料成型、彈簧加工、裝配與測試四大環節，每一步均需嚴格遵循技術標準。
1. 密封外環成型
①車削工藝：采用數控車床加工，尺寸精度可達±0.01mm，表面粗糙度Ra≤0.4μm。某廠商通過五軸聯動加工，實現復雜唇口結構的精密成型。
②注塑工藝：對于批量生產，可采用注塑成型，需控制模具溫度在200-250℃，注射壓力100-150MPa，確保材料充分填充。
③后處理：成型后需進行熱定型處理，消除內應力。例如，PTFE密封外環需在380℃下保溫2小時，使結晶度≥95%。
2. 彈簧加工
①繞制工藝：采用CNC彈簧機繞制，線徑公差±0.01mm，節距公差±0.05mm。某廠商通過在線檢測系統，實現彈簧參數100%全檢。
②熱處理：繞制后需進行去應力退火，溫度控制在300-350℃，保溫1小時，使硬度偏差≤±5 HRC。
③表面處理：為提高耐腐蝕性，彈簧表面可進行鍍鎳或鈍化處理，鹽霧試驗≥500小時無銹蝕。
3. 裝配與測試
①裝配工藝：采用專用工裝將彈簧壓入密封外環，壓力控制在5-10kN，確保彈簧與外環無相對滑動。某廠商通過激光對中系統，使裝配精度達0.02mm。
②密封性能測試：在25MPa壓力下，泄漏率需≤0.01mL/min；在1000小時動態測試中，摩擦力波動≤10%。
③環境適應性測試：需通過-55℃至150℃溫度循環測試，以及10g振動測試，確保密封件在極端工況下不失效。
四、應用場景與選型指南
S型彈簧泛塞封的應用需結合工況參數進行精準選型，以下為典型場景與技術要求。
1. 液壓系統
①高壓柱塞泵：需選用316L不銹鋼彈簧+PTFE密封外環，承受壓力≥40MPa，線速度≤5m/s。某工程機械廠商通過此方案，使泵的泄漏率降低80%。
②伺服閥：要求摩擦力≤2N，響應時間≤10ms。采用S型彈簧泛塞封后，閥的定位精度提升50%。
2. 航空航天
①燃料火箭發動機：需滿足-180℃至350℃溫度范圍，以及10?? Pa·m³/s級泄漏率。某航天企業采用C276合金彈簧+PEEK密封外環，通過NASA標準測試。
②液壓作動筒：要求壽命≥10萬次循環，摩擦力波動≤5%。采用優化設計的S型彈簧，使作動筒效率提升15%。
3. 半導體制造
①真空閥門：需滿足10?? Torr真空度，以及無顆粒脫落（ISO Class 1）。某晶圓廠采用超潔凈PTFE密封外環+鍍金彈簧，使產品良率提升20%。
②氣動隔膜泵：要求耐腐蝕性（HF酸、王水等），以及低摩擦（μ≤0.05）。采用填充碳纖維的PTFE密封外環，使泵的能耗降低30%。
4. 食品醫藥
①無菌灌裝機：需符合FDA 21 CFR 177.1550標準，以及無毒、無味。某飲料企業采用醫用級PTFE密封外環+304不銹鋼彈簧，通過EHEDG認證。
②制藥反應釜：要求耐高溫蒸汽滅菌（134℃，30分鐘），以及耐有機溶劑。采用全氟醚橡膠密封外環+哈氏合金彈簧，使設備維護周期延長至2年。
五、質量認證與行業標準
S型彈簧泛塞封需通過多重認證體系，確保其性能與安全性。
1. 國際認證
UL認證：驗證防火性能（如V-0級），適用于航空航天、核電等領域。
NSF認證：確保材料無毒，符合食品級接觸要求。
NADCAP認證：針對航空航天領域，驗證熱處理、無損檢測等工藝。
2. 行業標準
AS 568A：規定密封件尺寸與公差，確保互換性。
ISO 6149：定義液壓接頭密封要求，泄漏率≤0.05mL/min。
API 682：針對石油化工離心泵，規定密封壽命≥25000小時。
結語：技術標準的行業價值
S型彈簧泛塞封的技術標準不僅是產品質量的保障，更是工業安全與效率的基石。通過材料優化、精密設計、智能制造與嚴格測試，S型彈簧泛塞封可在-200℃至350℃、壓力200MPa、線速度15m/s的極端工況下穩定運行，泄漏率低至10?¹² Pa·m³/s級。未來，隨著數字孿生技術與智能傳感器的應用，泛塞封的密封性能將實現預測性維護，為高端裝備制造提供更可靠的解決方案。
