一、引言

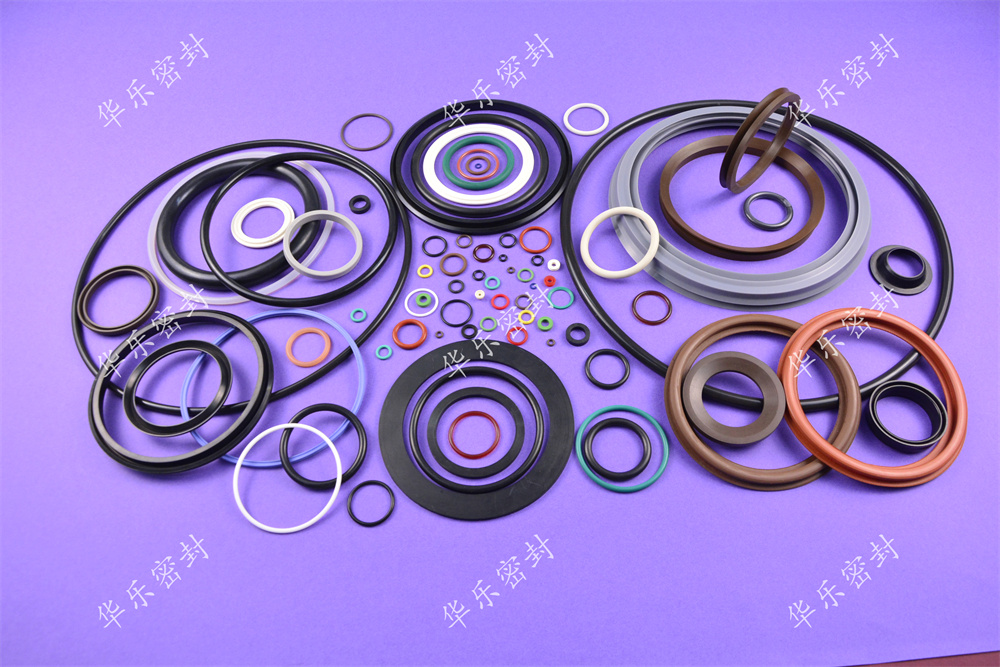

在現代工業領域中，機械密封扮演著至關重要的角色，它確保了設備在運轉過程中的密封性，防止介質泄漏，保障生產安全。而O形圈作為機械密封中的關鍵元件，其設計規范直接關系到密封效果和使用壽命。本文將深入探討機械密封O形圈的設計規范，從材料選擇、尺寸設計、溝槽設計、安裝要求等多個方面進行詳細闡述，旨在為相關行業人員提供全面、實用的設計指南。
二、材料選擇規范
（一）材料性能要求
1.耐化學腐蝕性：O形圈材料需能抵抗密封介質中的化學腐蝕，如酸、堿、有機溶劑等。不同的介質對材料的腐蝕性不同，因此需根據具體介質選擇合適的材料。
2.耐溫性：材料應能在設備的工作溫度范圍內保持穩定的物理和化學性能。對于高溫環境，需選擇耐高溫材料；對于低溫環境，則需考慮材料的耐寒性。
3.彈性與回彈性：O形圈需要具備良好的彈性和回彈性，以確保在壓縮和拉伸過程中能保持密封性能。
4.耐磨性：在動態密封中，O形圈會承受一定的摩擦和磨損，因此材料需具備一定的耐磨性。
（二）常見材料及其特點
1.丁腈橡膠（NBR）：具有良好的耐油性、耐磨性和耐溶劑性，適用于大多數常規液體和氣體密封應用。但對酮類、酯類和氯化氫等介質較為敏感，會出現溶脹或腐蝕現象。
2.氟橡膠（FKM）：具有出色的耐高溫、耐腐蝕和耐油性能，適用于密封腐蝕性強的介質，如強酸、強堿等。能承受高達200至250℃的高溫，但成本相對較高。
3.硅橡膠（VMQ）：具有優異的耐高溫、耐氧化和耐老化性能，適用于密封高溫或需要長時間使用的應用。能在-70至260℃的工作溫度范圍內保持其特有的使用彈性及耐臭氧、耐天候等優點。但耐油性較差，機械強度相對較低。
4.三元乙丙橡膠（EPDM）：具有優良的耐老化性、耐臭氧性、耐候性以及耐熱性（可在120℃環境中長期使用），能抵抗醇、酸、強堿以及氧化劑等介質的侵蝕，但對于脂肪族和芳香族類溶劑的抵抗能力較弱。
5.氯丁橡膠（CR）：具有良好的耐油和耐溶劑性能，以及優良的耐天候老化和臭氧老化性能。常用于門窗密封條以及需要抵抗無機酸腐蝕的場合。
三、尺寸設計規范
（一）內徑與截面直徑
O形圈的內徑（d1）和截面直徑（d2）是尺寸設計的關鍵參數。內徑應根據密封件的安裝位置和設備尺寸來確定，確保O形圈能夠緊密貼合密封溝槽。截面直徑則直接影響O形圈的密封性能和使用壽命。一般來說，截面直徑越大，密封性能越好，但摩擦阻力也會相應增大。
（二）壓縮率與拉伸量
1.壓縮率：壓縮率是指O形圈在自由狀態下與壓縮后的截面高度之比。合適的壓縮率能夠確保O形圈與密封面緊密貼合，形成有效的密封。壓縮率過小會導致泄漏，過大則會引起應力松弛和永久變形。對于靜密封，圓柱靜密封的壓縮率一般為10%~15%，平面靜密封為15%~30%；對于動密封，往復運動密封的壓縮率一般為10%~15%。
2.拉伸量：O形圈在安裝過程中會受到一定的拉伸。拉伸量過大會導致O形圈截面積減少，引起泄漏。一般來說，O形圈的拉伸量應控制在1%~5%之間。
（三）尺寸公差
O形圈的尺寸公差對密封性能也有重要影響。尺寸公差過大可能導致O形圈與密封溝槽配合不緊密，引起泄漏；過小則可能增加安裝難度和成本。因此，在設計時應根據具體需求和行業標準來確定合適的尺寸公差。
四、溝槽設計規范
（一）溝槽形狀與尺寸
1.溝槽形狀：常見的O形圈溝槽形狀有矩形槽、V形槽、半圓形槽、燕尾形槽和三角形槽等。矩形槽加工容易，便于保證O形密封圈具有必要的壓縮量，是液壓氣動用O形密封圈使用最多的溝槽形狀。
2.溝槽尺寸：溝槽的尺寸應根據O形圈的尺寸和壓縮率來確定。溝槽寬度應大于O形密封圈壓縮變形后的最大直徑，以確保O形圈能夠自由滾動和變形。溝槽深度則決定了O形圈的壓縮量，應根據具體需求和行業標準來確定。
（二）溝槽精度與表面粗糙度
1.溝槽精度：溝槽的加工精度對密封性能有重要影響。溝槽尺寸應精確控制，以確保O形圈與溝槽配合緊密。
2.表面粗糙度：溝槽的表面粗糙度也需控制在一定范圍內。對于靜密封，溝槽表面粗糙度Ra一般取6.3~3.2μm；對于動密封，則取Ra=1.6μm。旋轉密封的軸凹槽表面粗糙度Ra應取0.4μm或更小。
五、安裝規范要求
（一）安裝前準備
1.檢查O形圈：在安裝前，應對O形圈進行外觀檢查，確保其表面無飛邊、毛刺、雜質、灰塵等缺陷或刮傷。斷面直徑應均勻一致。
2.潤滑處理：根據實際使用需求，在O形圈表面涂上適量的液壓油或潤滑脂，以減少安裝過程中的摩擦和磨損。
（二）安裝過程
1.防止扭曲或打折：在安裝過程中，應避免O形圈被扭曲或打折，以免影響其密封性能。
2.避免刮傷：安裝時應使用合適的工具和方法，避免O形圈被器具刮傷。
3.控制壓縮量：在安裝時，應確保O形圈的壓縮量在合理范圍內。壓縮量過小會導致泄漏，過大則會引起應力松弛和永久變形。
（三）安裝后檢查
安裝完成后，應對O形圈進行密封性檢查?？梢酝ㄟ^壓力測試、泄漏測試等方法來驗證其密封性能。如發現泄漏或其他問題，應及時進行調整或更換。
六、總結
機械密封O形圈的設計規范涉及材料選擇、尺寸設計、溝槽設計、安裝要求等多個方面。在實際設計中，應根據具體需求和行業標準來綜合考慮這些因素，以確保O形圈具有良好的密封性能和使用壽命。通過合理的材料選擇、精確的尺寸設計、科學的溝槽設計和嚴格的安裝要求，我們可以有效地提高機械密封系統的可靠性和安全性，為工業生產提供有力的保障。
