在機械領域，密封技術對于設備的正常運行至關重要。其中，O形圈作為一種廣泛應用的密封元件，憑借其獨特的密封原理和優越的性能，在各類機械設備中發揮著不可替代的作用。本文將深入探討機械密封中O形圈的密封原理，揭示其背后的科學奧秘，并分享其在實際應用中的優勢與注意事項。



一、O形圈的基本概述

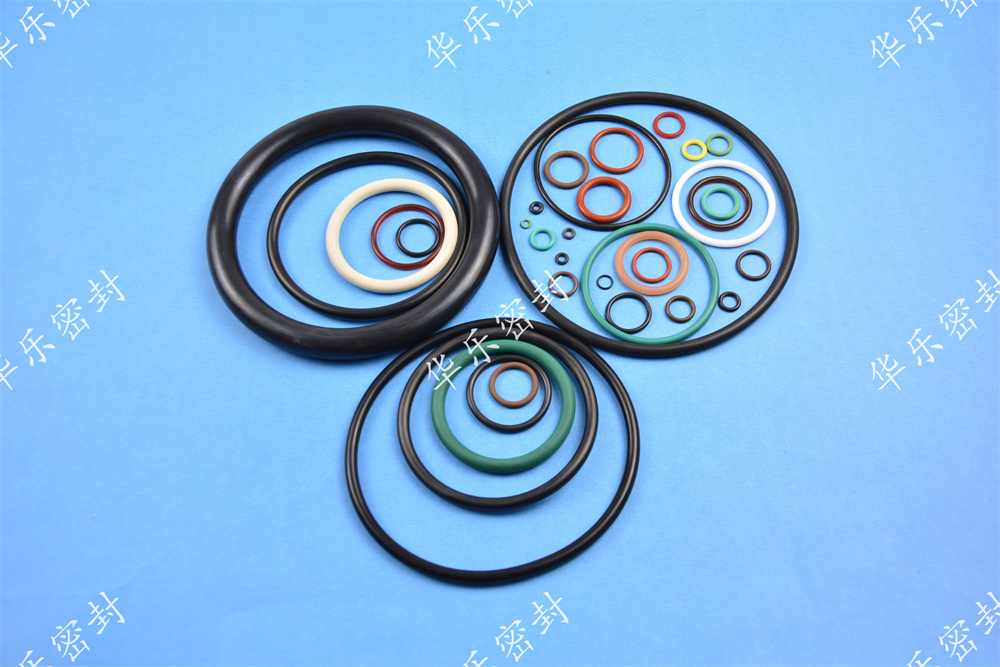

O形圈，顧名思義，是一種截面為圓形的橡膠密封圈。它通常由彈性橡膠材料制成，如丁腈橡膠（NBR）、氟橡膠（FKM）、硅橡膠（VMQ）等，這些材料具有良好的彈性、耐油、耐磨和耐化學腐蝕性能。O形圈的結構簡單，尺寸緊湊，安裝方便，因此被廣泛應用于液壓、氣動、汽車、航空航天等多個領域。



二、O形圈的密封原理

O形圈的密封原理主要基于擠壓型密封機制。當O形圈被安裝到密封槽中后，它會受到徑向和軸向的擠壓作用。這種擠壓使得O形圈發生彈性變形，從而在密封接觸面上產生接觸壓力。接觸壓力的大小是決定密封效果的關鍵因素。



（一）初始密封階段

在沒有介質壓力作用時，O形圈依靠其預壓縮產生的初始密封效果。預壓縮是指O形圈在安裝時，其截面直徑被壓縮到小于自由狀態下的尺寸，從而確保O形圈與密封槽和密封面之間緊密貼合。這種預壓縮產生的初始接觸壓力Po，能夠阻止介質在低壓或無壓狀態下的泄漏。



（二）壓力作用下的密封階段

當系統內部壓力升高時，O形圈會受到介質壓力的作用。介質壓力會進一步擠壓O形圈，使其更加緊密地貼合在密封面之間。此時，O形圈的彈性變形進一步加大，填充和封閉了密封面之間的間隙δ。同時，介質壓力還會通過O形圈傳遞給密封副偶合面，產生額外的接觸壓力Pp。因此，總的接觸壓力Pm等于初始接觸壓力Po與介質壓力產生的接觸壓力Pp之和，即Pm=Po+Pp。



由于O形圈材料的高彈性，它能夠在受到壓縮后迅速恢復形狀。這種彈性回復能力使得O形圈即使在動態應用中也能保持良好的密封性能。當介質壓力減小時，O形圈能夠迅速恢復原狀，繼續提供有效的密封。



（三）自封作用

O形圈還具有自封作用。自封作用是指O形圈在受到介質壓力作用時，能夠自動調整其形狀和位置，以適應密封面的變化，從而實現更好的密封效果。這種自封作用使得O形圈在靜密封和動密封中都能發揮出色的性能。



在靜密封中，O形圈依靠其預壓縮產生的初始密封效果和自封作用，能夠?qū)崿F(xiàn)無泄漏的絕對密封。即使在密封面存在微小的間隙或不平整度，O形圈也能夠通過其彈性變形和自封作用來填補這些間隙，確保密封效果。



在動密封中，O形圈的預密封效果和自封作用同樣重要。由于動密封中存在相對運動，密封面之間的間隙和形狀會發生變化。O形圈能夠迅速適應這些變化，保持與密封面的緊密貼合，從而防止介質泄漏。



三、影響O形圈密封效果的因素

雖然O形圈具有優越的密封性能，但在實際應用中，其密封效果還會受到多種因素的影響。了解這些因素并采取相應的措施，對于確保O形圈的密封效果至關重要。



（一）壓縮率

壓縮率是指O形圈在安裝時，其截面直徑被壓縮的程度。壓縮率的大小直接影響O形圈的密封效果和使用壽命。如果壓縮率過小，O形圈與密封槽和密封面之間的接觸壓力不足，容易發生泄漏；如果壓縮率過大，O形圈會受到過大的應力作用，導致橡膠材料發生永久變形或老化，從而降低密封效果和使用壽命。



一般來說，靜密封中O形圈的壓縮率應取較大的值，以確保足夠的接觸壓力和密封效果；動密封中則應取較小的壓縮率，以減小摩擦阻力和延長使用壽命。具體的壓縮率值應根據O形圈的材料、尺寸、工作壓力和使用環境等因素來確定。



（二）拉伸量

拉伸量是指O形圈在安裝時，其內徑或外徑被拉伸的程度。拉伸量的大小也會影響O形圈的密封性能和使用壽命。如果拉伸量過大，O形圈會受到過大的應力作用，導致橡膠材料發生變形或老化；如果拉伸量過小，O形圈可能無法正確安裝到密封槽中，從而影響密封效果。



因此，在安裝O形圈時，應嚴格控制其拉伸量。一般來說，拉伸量的取值范圍為1%~5%。具體的拉伸量值應根據O形圈的材料、尺寸和使用環境等因素來確定。



（三）偏心

偏心是指O形圈在安裝時，其軸線與密封槽軸線不重合的現象。偏心會導致O形圈在受到壓力作用時，一部分被擠壓變形大，另一部分被擠壓變形小，從而發生泄漏。因此，在安裝O形圈時，應確保其軸線與密封槽軸線重合，避免偏心的發生。



（四）低溫

當產品處于低溫狀態時，橡膠材料會發生收縮現象，導致O形圈的密封效果下降。同時，低溫還會加速橡膠材料的老化過程，降低其彈性和補償能力。因此，在低溫環境下使用O形圈時，應選擇具有良好耐低溫性能的橡膠材料，并采取適當?shù)谋卮胧?/font>



（五）介質和壓力

不同的介質和壓力對O形圈的密封效果也有不同的影響。例如，一些腐蝕性介質會加速橡膠材料的老化過程；高壓環境會增加O形圈的應力作用，導致其發生永久變形或老化。因此，在選擇O形圈時，應充分考慮介質和壓力的因素，選擇適合的材料和結構。



四、O形圈在實際應用中的優勢

（一）密封性能良好

O形圈具有良好的密封性能，能夠適應一定范圍的壓力和溫度變化。在正確使用和維護的情況下，O形圈能夠?qū)崿F(xiàn)無泄漏的密封效果，確保機械設備的正常運行。



（二）安裝方便

O形圈的結構簡單、尺寸緊湊，安裝方便。它不需要復雜的安裝工具和技術，只需要將O形圈正確放置到密封槽中即可。這種安裝方便性使得O形圈在各類機械設備中得到了廣泛應用。



（三）成本低廉

O形圈的材料和制造成本相對較低，因此其價格也相對較低。這使得O形圈在各類機械設備中成為了一種經濟實用的密封元件。



（四）適用范圍廣泛

O形圈適用于各種液體和氣體的密封場合，包括液壓、氣動、汽車、航空航天等多個領域。其優越的密封性能和廣泛的適用性使得O形圈成為了機械密封領域中的佼佼者。



五、O形圈使用中的注意事項

（一）正確選型

在選擇O形圈時，應充分考慮其材料、尺寸、工作壓力和使用環境等因素。選擇適合的O形圈型號和規格，以確保其密封效果和使用壽命。



（二）正確安裝

在安裝O形圈時，應確保其軸線與密封槽軸線重合，避免偏心的發生。同時，應嚴格控制O形圈的壓縮率和拉伸量，以確保其密封效果和使用壽命。



（三）定期檢查和維護

在機械設備運行過程中，應定期對O形圈進行檢查和維護。檢查O形圈是否存在磨損、老化、變形等現象，并及時更換損壞的O形圈。同時，應保持密封槽和密封面的清潔和光滑度，以確保O形圈的密封效果。



（四）避免過度擠壓和拉伸

在使用過程中，應避免對O形圈進行過度擠壓和拉伸。過度擠壓會導致O形圈發生永久變形或老化；過度拉伸則會導致O形圈斷裂或損壞。因此，在使用O形圈時，應嚴格遵守其使用規定和注意事項。



綜上所述，機械密封中O形圈的密封原理看似簡單，實則蘊含著深刻的科學內涵。其憑借彈性變形產生的接觸壓力，在初始密封、壓力作用及自封作用的協同下，實現了高效可靠的密封效果。然而，實際應用中壓縮率、拉伸量、偏心、低溫、介質和壓力等諸多因素，又會對其密封性能產生顯著影響。只有充分理解這些原理與影響因素，在選型、安裝、使用和維護的每一個環節都做到嚴謹細致，才能讓O形圈在機械密封領域持續發揮關鍵作用，為各類機械設備的穩定運行保駕護航，推動工業生產的順暢進行與不斷發展。
